Автоматы продольного точения HAISEN серии AR/M/SH/SF
|
Модель |
AR164 |
M203 |

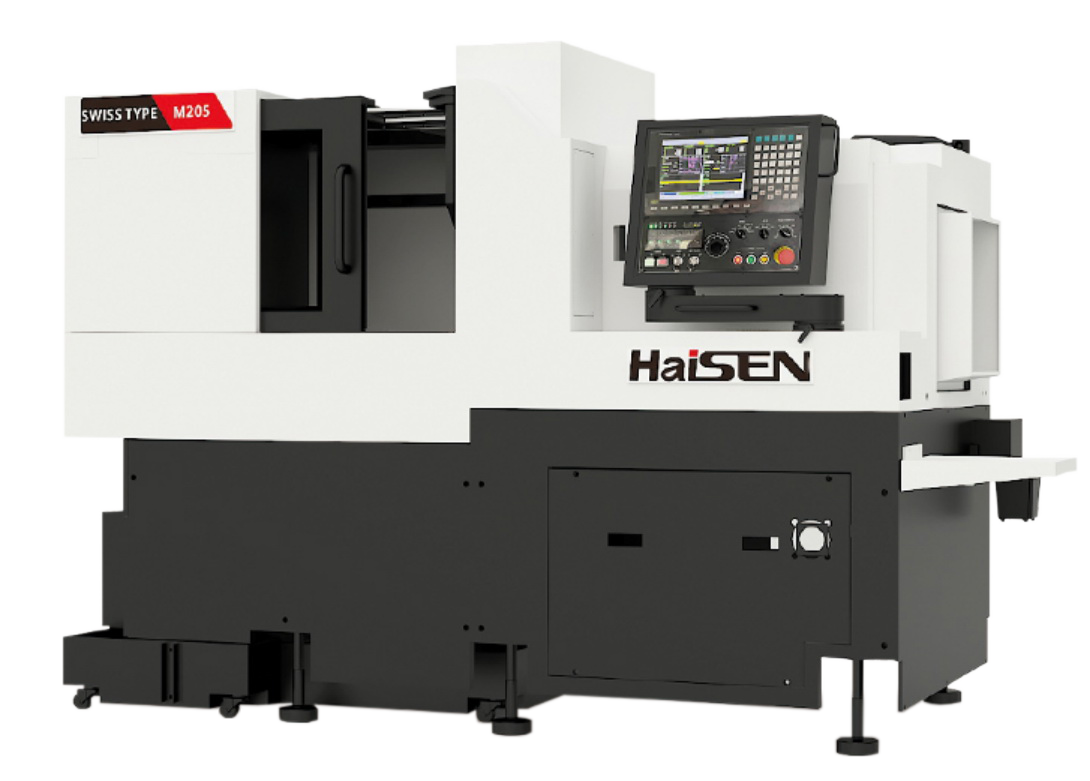

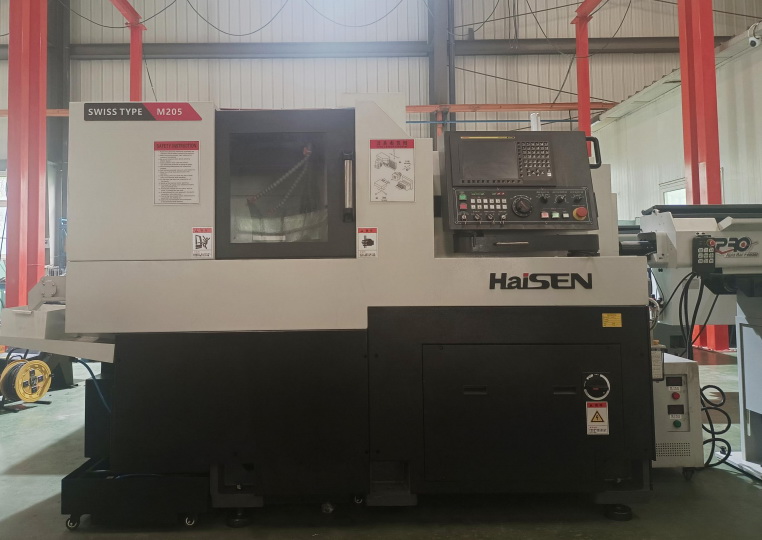

M205 |
|
Перемещение шпинделя, мм |
150 |
230 |
230/2,5D |
|
Максимальный диаметр обработки, мм |
Ø16 |
Ø20 |
Ø20 |
|
Скорость вращения шпинделя, об/мин |
6000 |
8000 |
10000 |
|
Скорость вращения протишпинделя, об/мин |
6000 |
- |
8000 |
|
Максимальный диаметр сверления шпинделя/противошпинделя, мм |
Ø10 |
Ø10/Front |
Ø10 |
|
Максимальный диаметр нарезания резьбы шпинделя/противошпинделя, мм |
M8/M5 |
M8/Front |
M8/M6 |
|
Максимальный диаметр сверления радиальной приводной головкой, мм |
Ø10 |
Ø10 |
Ø10 |
|
Максимальный диаметр нарезания резьбы радиальной приводной головкой, мм |
М5 |
М6 |
М8 |
|
Минимальная индексация оси CS |
0.001° |
0.001° |
0.001° |
|
Ускоренное перемещение, мм |
32 (X1:24) |
32 (X1:24) |
32 (X1:24) |
|
Инструмент для внешней обработки, шт/мм |
6* (□12×12) |
6* (□12×12) |
6* (□12×12) |
|
Инструмент для внутренней обработки, шт/мм |
3* (Ø25-ER16) |
5* (Ø25-ER16) |
5* (Ø25-ER16) |
|
Вертикальные приводные инструменты для радиальной обработки, шт/мм |
3* (ER16) |
4* (ER16) |
4* (ER16) |
|
инструмент для противошпинделя, шт/мм |
- |
4* (ER16) |
4* (ER16) |
|
Главный шпиндельный двигатель, кВт |
2,2/3,7 |
2,2/3,7 |
2,2/3,7 |
|
Двигатель противошпинделя, кВт |
0,55/1,1 |
- |
1,5/2,2 |
|
Серводвигатель подачи шпинделя, кВт |
0,5 |
(Z/Y:0,5) X1:0,75 |
(Z1/Z2/X2/Y:0,5) X1:0,75 |
|
Горизонтальный электроинструмент, кВт |
0,5 |
1,0 |
1,0 |
|
Двигатель насоса охлаждения, Вт |
250 |
400 |
400 |
|
Ёмкость бака охлаждающей жидкости, л |
180 |
180 |
180 |
|
Ёмкость бака системы смазки, л |
1,8 |
1,8 |
1,8 |
|
Размер (Длина×Ширина×Высота), мм |
1985×1321×1692 |
2135×1366×1670 |
2570х1520х1710 |
|
Вес станка, кг |
3000 |
2800 |
3600 |
|
Система ЧПУ |
FANUC/SYNTEC |
FANUC/SYNTEC |
FANUC/SYNTEC |
|
Модель |
М265 |

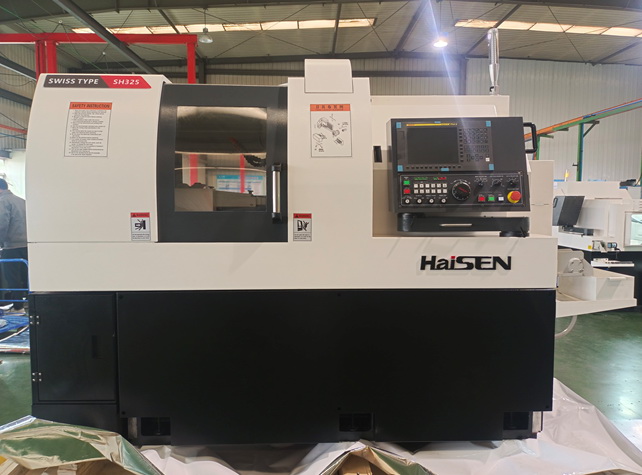

SH325 |
SF385 |
|
Перемещение шпинделя, мм |
230/2,5D |
210/2,5D |
210/2,5D |
|
Максимальный диаметр обработки, мм |
Ø26 |
Ø32 |
Ø38 |
|
Скорость вращения шпинделя, об/мин |
10000 |
8000 |
8000 |
|
Скорость вращения протишпинделя, об/мин |
8000 |
8000 |
8000 |
|
Максимальный диаметр сверления шпинделя/противошпинделя, мм |
Ø10 |
Ø10/Front |
Ø10 |
|
Максимальный диаметр нарезания резьбы шпинделя/противошпинделя, мм |
M8/M6 |
M8/Front |
M8/M6 |
|
Максимальный диаметр сверления радиальной приводной головкой, мм |
Ø10 |
Ø10 |
Ø10 |
|
Максимальный диаметр нарезания резьбы радиальной приводной головкой, мм |
М6 |
М6 |
М8 |
|
Минимальная индексация оси CS |
0.001° |
0.001° |
0.001° |
|
Ускоренное перемещение, мм |
32 (X1:24) |
32 (X1:24) |
32 (X1:24) |
|
Инструмент для внешней обработки, шт/мм |
1*(□16×16)+5* (□12×12) |
6* (□16×16) |
6* (□16×16) |
|
Инструмент для внутренней обработки, шт/мм |
5* (Ø25-ER16) |
5* (Ø20-ER16) |
5* (Ø20-ER16) |
|
Вертикальные приводные инструменты для радиальной обработки, шт/мм |
4* (ER16) |
4* (ER16) |
4* (ER16) |
|
инструмент для противошпинделя, шт/мм |
4* (ER16) |
4* (ER16) |
4* (ER16) |
|
Главный шпиндельный двигатель, кВт |
2,2/3,7 |
5,5/7,5 |
5,5/7,5 |
|
Двигатель противошпинделя, кВт |
1,5/2,2 |
1,5/2,2 |
1,5/2,2 |
|
Серводвигатель подачи шпинделя, кВт |
(Z1/Z2/X2/Y:0,5) X1:0,75 |
0,75 |
0,75 |
|
Горизонтальный электроинструмент, кВт |
1,0 |
1,0 |
1,0 |
|
Двигатель насоса охлаждения, Вт |
400 |
400 |
400 |
|
Ёмкость бака охлаждающей жидкости, л |
180 |
180 |
180 |
|
Ёмкость бака системы смазки, л |
1,8 |
1,8 |
1,8 |
|
Размер (Длина×Ширина×Высота), мм |
2570х1520х1710 |
2581×1563×1791 |
2581×1563×1791 |
|
Вес станка, кг |
3600 |
3800 |
3900 |
|
Система ЧПУ |
FANUC/SYNTEC |
FANUC/SYNTEC |
FANUC/SYNTEC |
