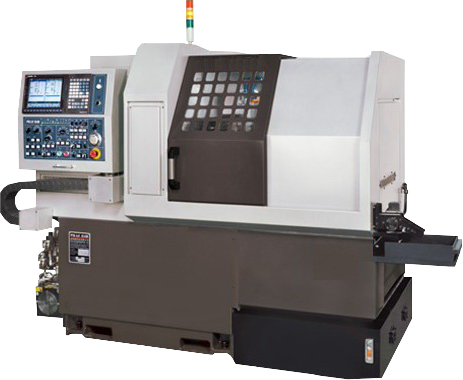

Автоматы продольного точения GOLDEN серии 12S2Y/16S2Y
|
Модель |
Golden 12S2Y |
Golden 16S2Y |
||
|

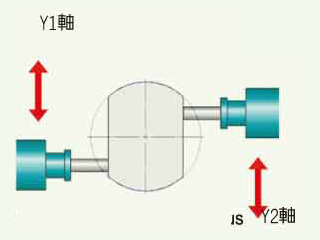

Y1 |
Y2 |
Y1 |
Y2 |
|
|
Макс. диаметр обработки, мм |
12,7 |
|
16,5 |
|
|
Макс. длина обработки, мм |
143 |
|
143 |
|
|
Макс. диам. осевого сверления на главном шп., мм |
7 |
|
10 |
|
|
Макс. диам. осевого сверления на противошп., мм |
|
7 |
|
10 |
|
Макс. осевая резьба на главном шпинделе, мм |
М6 |
|
М8 |
|
|
Макс. осевая резьба противошп. |
|
М6 |
|
М8 |
|
Кол-во токарных инструментов |
4 |
2 |
4 |
2 |
|
Размер токарных державок, мм |
□10х10х100 |
|||
|
Кол-во осевых инструментов |
5 |
5 |
5 |
5 |
|
Размер осевых инструментов |
7мм(ER11) |
7мм(ER11) |
10мм(ER16) |
10мм(ER16) |
|
Количество радиальных приводных инструментов |
5 |
|
5 |
|
|
Размер радиальных приводных |
7мм(ER11) |
|
10мм(ER16) |
|
|
Частота вращ. радиальных приводных инструм., об/мин |
200-6000 |
|
200-6000 |
|
|
Количество осевых приводных инструм. на поворотной колонне |
|
3+3 |
|
3+3 |
|
Размер осевых приводных |
|
7мм(ER11) 10мм(ER16) |
|
7мм(ER11) 10мм(ER16) |
|
Частота вращ. осевых приводных инструм., об/мин. |
|
200-6000 |
|
200-6000 |
|
Диаметр отверстия в шпинделе, мм |
13 |
|
17 |
|
|
Диаметр отверстия в противошп. |
|
13 |
|
17 |
|
Частота вращ. шпинделя,об/мин |
200-10000 |
|||
|
Частота вращ.противошпинделя |
200-10000 |
|||
|
Скорость холостых ходов,м/мин |
30 |
|||
|
Мощность двиг. шпинделя, кВт |
2,2 |
2,2 |
||
|
Мощность противошпинделя, кВт |
2,2 |
2,2 |
||
|
Мощность двиг.осей Y1,Y2, кВт |
1,0 |
|||
|
Мощность двиг.осей A,X1,X2,Z1,Z2 |
0,75 |
|||
|
Мощность двиг. оси В, кВт |
0,4 |
|||
|
Мощность двиг. прив. инструм, кВт |
0,4 |
|||
|
Габариты, мм |
2500 х 1200 х 1800 |
|||
|
Масса, кг |
2580 |
2680 |
||
