Автоматы продольного точения GOLDEN серии 12S2SS-S 16S2SS-S/20S2SS-S/25S2SS-S
|
Модель |
Golden 12 |
Golden 16 |
Golden 20 |
Golden 25S2SS-S |
|
Макс. диаметр обработки, мм |
12,7 |
16,5 |
20 |
26 |
|
Макс. длина обработки, мм |
200 |
|||
|
Макс. диам. осевого сверления на главном шп., мм |
7 |
10 |
||
|
Макс. диам. осевого сверления на противошп., мм |
7 |
|||
|
Макс. осевая резьба на главном шпинделе, мм |
М6 |
М8 |
||
|
Макс. осевая резьба противошп. |
M6 |
|||
|
Кол-во токарных инструментов |
6 |
|||
|
Размер токарных державок, мм |
□12х12х100 |
|||
|

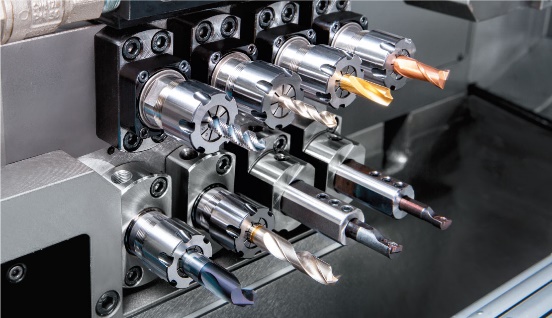

Кол-во осевых инструментов для главного шпинделя |
4 |
|||
|
Размер осевых инструментов |
10мм(ER16) |
|||
|

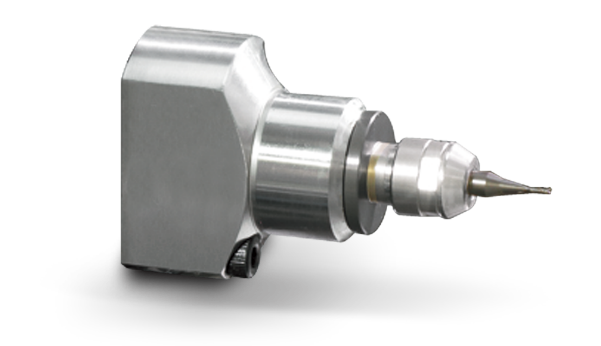

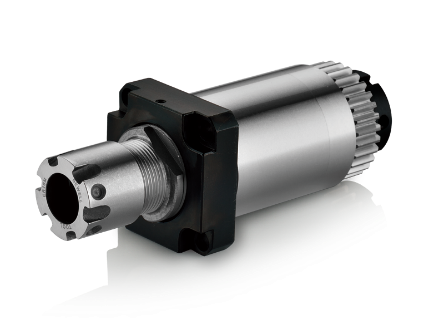

Количество радиальных приводных инструментов |
2+3 (2 не снимаются+ 3 снимаются) |
|||
|
Размер радиальных приводных |
10мм(ER16) |
|||
|
Частота вращ. радиальных приводных инструм., об/мин |
200-6000 |
|||
|
Кол-во осевых инструментов для противошпинделя |
4+4 слева от главного шпинделя |
|||
|
Размер осевых инструментов Для противошпинделя |
10мм(ER16) |
|||
|

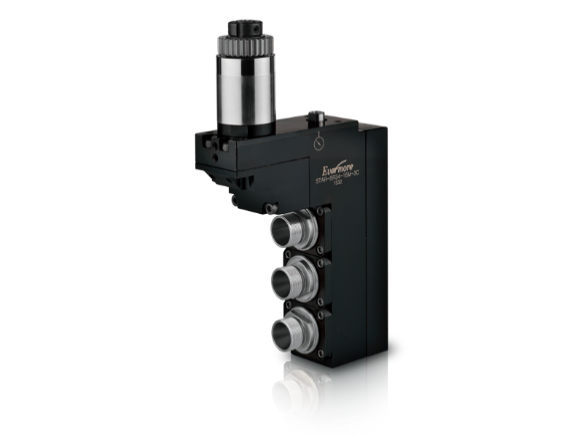

Кол-во осевых приводных для противошп. слева от главного |
4+4 опция |
|||
|
Размер осевых приводных для противошп. слева от главного |
10мм(ER16) |
|||
|
Частота вращения осевых приводных инструментов, об/мин |
200-6000 |
|||
|
Диаметр отверстия в шпинделе, мм |
13 |
17 |
22 |
30 |
|
Диаметр отверстия в противошп. |
13 |
17 |
22 |
30 |
|
Частота вращ. шпинделя,об/мин |
200-8000 |
|||
|
Частота вращ.противошпинделя |
200-8000 |
|||
|
Скорость холостых ходов,м/мин |
30 |
|||
|
Мощность двиг. шпинделя, кВт |
2,2 |
3,7 |
||
|
Мощность противошпинделя, кВт |
2,2 |
3,7 |
||
|
Мощность двиг.осей X1,Y1,Z1,X2,Z2 |
1,0 (опция Y2 двигатель 1,0) |
|||
|
Мощность двиг. прив. инструм, кВт |
1,5 / 0,4 слева от главного шпинделя |
|||
|
Мощность двиг. прив. инструм. Y2 |
1,5 |
|||
|
Габариты, мм |
2440 х 1430 х 1650 |
|||
|
Масса, кг |
1920 |
2070 |
2120 |
2170 |
