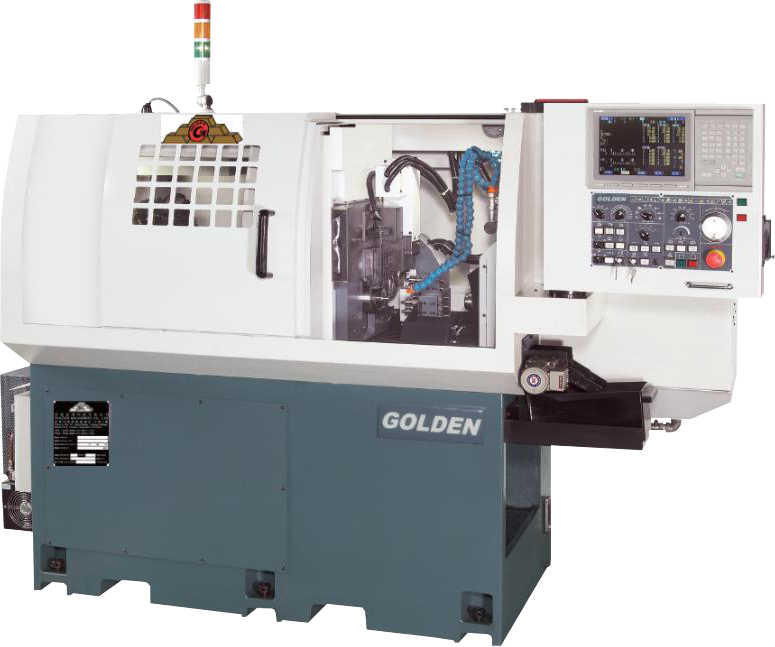

Автоматы продольного точения TAKISAWA серии 20SS/20S2S/32SS/32S2S 42SS/42S2S
|
Модель |
Golden 20SS Golden 20S2S |
Golden 32SS Golden 32S2S |
Golden 42SS Golden 42S2S |
|
|
Макс. диаметр обработки, мм |
20 |
32 |
42 |
|
|
Макс. длина обработки, мм |
250 |
|||
|
Макс. диам. осевого сверления на главном шп. и противошпинделе, мм |
12 |
15 |
||
|
Макс. осевая резьба на главном шпинделе и противошпинделе, мм |
М10 |
М12 |
||
|
Кол-во токарных инструментов |
6 |
|||
|
Размер токарных державок, мм |
□16х16х120 |
|||
|
Кол-во осевых инструментов |
4 |
|||
|
Размер осевых инструментов |
13мм(ER20) |
|||
|
Количество радиальных приводных |
6 |
6 |
6 |
|
|
Размер радиальных приводных |
13мм(ER20) |
13мм(ER20) |
13мм(ER20) |
|
|
Частота вращ. радиальных приводных инструм., об/мин |
200-6000 |
200-6000 |
200-6000 |
|
|
Количество осевых приводных инструментов |
3 |
3 |
3 |
|
|
Размер осевых приводных |
13мм(ER20) |
13мм(ER20) |
13мм(ER20) |
|
|
Частота вращ. осевых приводных инструм., об/мин. |
200-6000 |
200-6000 |
200-6000 |
|
|
Кол-во осевых инструментов для противошпинделя |
4+4 слева от главного шпинделя |
|||
|
Размер осевых инструментов Для противошпинделя |
13мм(ER20) |
|||
|
Кол-во осевых приводных инструм. для противошпинделя |
3 |
3 |
3 |
|
|
Размер осевых приводных инструм. для противошппинделя |
10мм(ER16) |
10мм(ER16) |
10мм(ER16) |
|
|
Кол-во осевых приводных для противошп. слева от главного |
4 |
4 |
4 |
|
|
Размер осевых приводных для противошп. слева от главного |
13мм(ER20) |
13мм(ER20) |
13мм(ER20) |
|
|
Частота вращения осевых приводных для противошп. слева от главного |
3000 об/мин |
|||
|
Диаметр отверстия в шпинделе, мм |
22 |
35 |
45 |
|
|
Диаметр отверстия в противошп. |
22 |
35 |
45 |
|
|
Частота вращ. шпинделя,об/мин |
200-8000 |
200-7000 |
200-5000 |
|
|
Частота вращ.противошпинделя |
200-8000 |
200-7000 |
200-5000 |
|
|
Скорость холостых ходов,м/мин |
30 |
|||
|
Мощность двиг. шпинделя, кВт |
3,7 |
5,5 |
7,5 |
|
|
Мощность противошпинделя, кВт |
3,7 |
5,5 |
7,5 |
|
|
Мощность двигателей осей Y1,Z1,Z2 |
0,5 |
|||
|
Мощность двигателей осей Х1,Х2 |
1,0 (опция Y2 двигатель 1,0) |
|||
|
Мощность двиг. прив. инструм. Y2 |
1,5 |
|||
|
Мощность двиг. прив. инструм., кВт |
1,5 / 1,0 слева от главного шпинделя |
|||
|
Габариты, мм |
2500 х 1280 х 1780 |
|||
|
Масса, кг |
3170 |
3 420 |
3740 |
|
