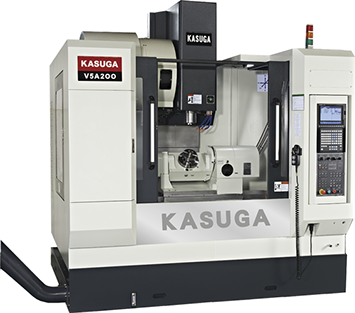

Фрезерные вертикальные обрабатывающие центры KASUGA cерии V
|
Модель |
V50 |
V70 |
V80 |
V100 |
|
Размер стола, мм |
650×400 |
850×400 |
900×500 |
1100×500 |
|
Максимальная нагрузка на стол, кг |
350 [450] |
350 [450] |
450 [700] |
450 [700] |
|
Перемещение X/Y/Z, мм |
510/430/460 |
700/430/460 |
800/560/575 |
1020/560/575 |
|
Конус шпинделя |
BT-40 (CAT/DIN/HSK/BBT) |
BT-40 (CAT/DIN/HSK/BBT) |
BT-40 (CAT/DIN/HSK/BBT) |
BT-40 (CAT/DIN/HSK/BBT) |
|
Мощность двигателя шпинделя, кВт |
5,5/7,5 [7,5/11] |
5,5/7,5 [7,5/11] |
7,5/11 [11/15] |
7,5/11 [11/15] |
|
Максимальная частота вращения шпинделя, об/мин |
10000 [12000] [15000] |
10000 [12000] [15000] |
10000 [12000] [15000] |
10000 [12000] [15000] |
|
Скорость перемещения по осям X/Y/Z, м/мин |
48/48/48 |
48/48/48 |
48/48/36 |
48/48/36 |
|
Мощность привода по осям X/Y/Z, кВт |
1,5/1,5/3 |
1,5/1,5/3 |
2/2/3 |
2/2/3 |
|
Число позиций инструментального магазина, шт. |
20 [24] |
20 [24] |
24 [28] |
24 [28] |
|
Время смены инструмента, сек |
2,3 |
2,3 |
2,3 |
2,3 |
|
Габаритные размеры станка, мм |
1900×2950×2530 |
2100×2950×2530 |
2600×2530×2840 |
2800×2530×2840 |
|
Масса станка, кг |
3070 |
3370 |
4690 |
5090 |
|
KASUGA |
V120 |
V140 |
V160 |
V200 |
|
Размер стола, мм |
1300×600 |
1500×600 |
1750×800 |
2150×800 |
|
Максимальная нагрузка на стол, кг |
800 [1200] |
800 [1200] |
1000 [2000] |
1500 [2500] |
|
Перемещение X/Y/Z, мм |
1200/650/660 |
1400/650/660 |
1650/850/820 |
2050/850/820 |
|
Конус шпинделя |
BT-40 (CAT/DIN/HSK/BBT) |
BT-40 (CAT/DIN/HSK/BBT) |
BT-40 (CAT/DIN/HSK/BBT) |
BT-40 (CAT/DIN/HSK/BBT) |
|
Мощность двигателя шпинделя, кВт |
11/15 |
11/15 |
11/15 |
11/15 |
|
Максимальная частота вращения шпинделя, об/мин |
10000 [12000] |
10000 [12000] |
10000 [12000] |
10000 [12000] |
|
Скорость перемещения по осям X/Y/Z, м/мин |
36/36/30 |
36/36/30 |
36/36/30 |
30/30/30 |
|
Мощность привода по осям X/Y/Z, кВт |
3,5/3,5/4,5 |
3,5/3,5/4,5 |
4,5/4,5/7 |
4,5/4,5/7 |
|
Число позиций инструментального магазина, шт. |
24 [28] |
24 [28] |
24 [28] |
24 [28] |
|
Время смены инструмента, сек |
2,3 |
2,3 |
2,3 |
2,3 |
|
Габаритные размеры станка, мм |
3800×2300×3100 |
4000×2300×3100 |
4200×3335×3500 |
5200×3335×3500 |
|
Масса станка, кг |
7200 |
7500 |
11500 |
14500 |
