Вертикальные фрезерные обрабатывающие центры LYMCO серии MCV
Станки серии МСV c прямоугольными направляющими скольжения лучший выбор для металлообработки. Широкий диапазон параметров позволяет подобрать оптимальную модель для имеющихся производственных задач, в т. ч. для крупногабаритных деталей (перемещения по оси X до 3000мм и по оси Y до 1000мм).
При необходимости станки могут быть укомплектованы поворотными столами (одно- и 2-х осевыми), измерительными системами инструмента и детали, тисками, приспособлениями на паллетах с базированием по «нулевой точке», комплектом оправок для закрепления инструмента, специальными стеллажами для хранения оправок, комплектом режущего инструмента и т.п.
|
Модель |
MCV-86 |
MCV-116 |
MCV-127 |
MCV-147Е |
|
Перемещение по оси Х, мм |
850 |
1100 |
1200 |
1400 |
|
Перемещение по оси Y, мм |
650 |
650 |
700 |
700 |
|
Перемещение по оси Z, мм |
600 |
600 |
600 |
600 |
|
Размер рабочего стола, мм |
1050х600 |
1300х600 |
1300х600 |
1450х600 |
|
Нагрузка на стол, кг |
800 |
800 |
1000 |
1200 |
|
Конус шпинделя |
ВТ40 |
ВТ40 |
ВТ40 |
ВТ40 |
|
Макс. число оборотов шпинделя, об/мин |
10000 / 15000 |
10000 / 15000 |
10000 |
8000 |
|
Двигатель шпинделя, кВт |
7.5 / 11 |
7.5 / 11 |
11 / 15 |
11 / 15 |
|
Ускоренное перемещение по осям X/Y/Z, мм/мин |
18000 |
18000 |
18000 |
18000 |
|
Скорость рабочих подач, мм/мин |
1-5000 |
1-5000 |
1-5000 |
1-5000 |
|
Масса станка, кг |
7000 |
7500 |
8500 |
10000 |
|
Модель |
MCV-147 |
MCV-168 |
MCV-188 |
MCV-2010 |
|
Перемещение по оси Х, мм |
1400 |
1600 |
1800 |
2000 |
|
Перемещение по оси Y, мм |
700 |
800 |
800 |
1000 |
|
Перемещение по оси Z, мм |
700 |
700 |
700 |
800 |
|
Размер рабочего стола, мм |
1450х680 |
1700х815 |
1900х850 |
2200х1000 |
|
Нагрузка на стол, кг |
1400 |
2000 |
2200 |
3000 |
|
Конус шпинделя |
ВТ40 |
ВТ50 |
ВТ50 |
ВТ50 |
|
Макс. число оборотов шпинделя, об/мин |
10000 |
6000 (OP.8000) |
6000 (OP.8000) |
6000 (OP.8000) |
|
Двигатель шпинделя, кВт |
15/18,5 |
15/18,5 (18/22,5) |
15/18,5 (18/22,5) |
15/18,5 (18/22,5) |
|
Ускоренное перемещение по осям X/Y/Z, мм/мин |
18000 |
15000 |
15000 |
15000 |
|
Скорость рабочих подач, мм/мин |
1-5000 |
1-5000 |
1-5000 |
1-5000 |
|
Масса станка, кг |
14000 |
15000 |
15500 |
20000 |
|
Модель |
MCV-2510 |

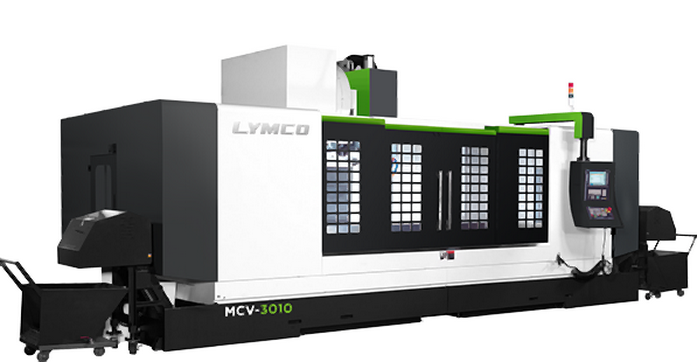

MCV-3010 |
|
Перемещение по оси Х, мм |
2500 |
3000 |
|
Перемещение по оси Y, мм |
1000 |
1000 |
|
Перемещение по оси Z, мм |
800 |
800 |
|
Размер рабочего стола, мм |
2700х1000 |
3100х1000 |
|
Нагрузка на стол, кг |
3200 |
4000 |
|
Конус шпинделя |
ВТ50 |
ВТ50 |
|
Макс. число оборотов шпинделя, об/мин |
6000 (OP.8000) / 5500 |
6000 (OP.8000) / 5500 |
|
Двигатель шпинделя, кВт |
15/18,5 (18/22,5) |
15/18,5 (18/22,5) |
|
Ускоренное перемещение по осям X/Y/Z, мм/мин |
18000 |
18000 |
|
Скорость рабочих подач, мм/мин |
1-5000 |
1-5000 |
|
Масса станка, кг |
22000 |
24500 |
