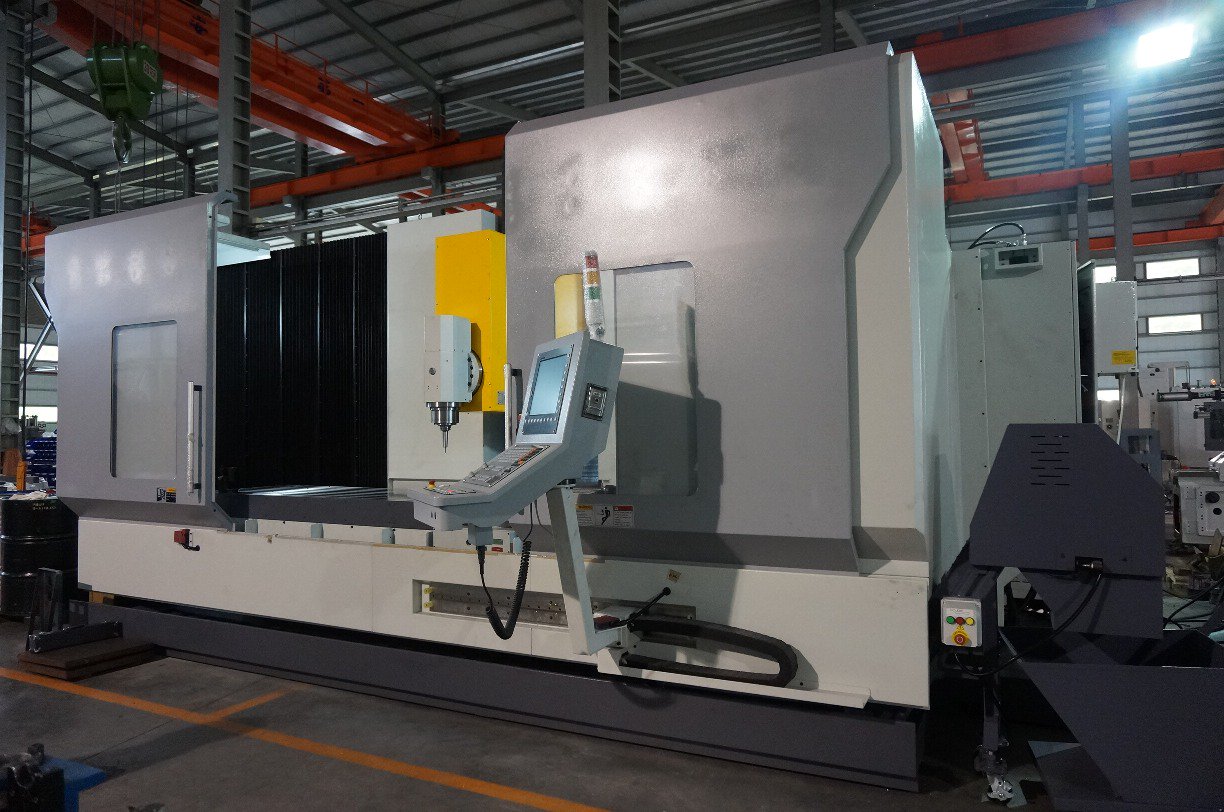

Пятиосевой фрезерный обрабатывающий центр с поворотной головой и подвижной колонной LYMCO MV-5AX

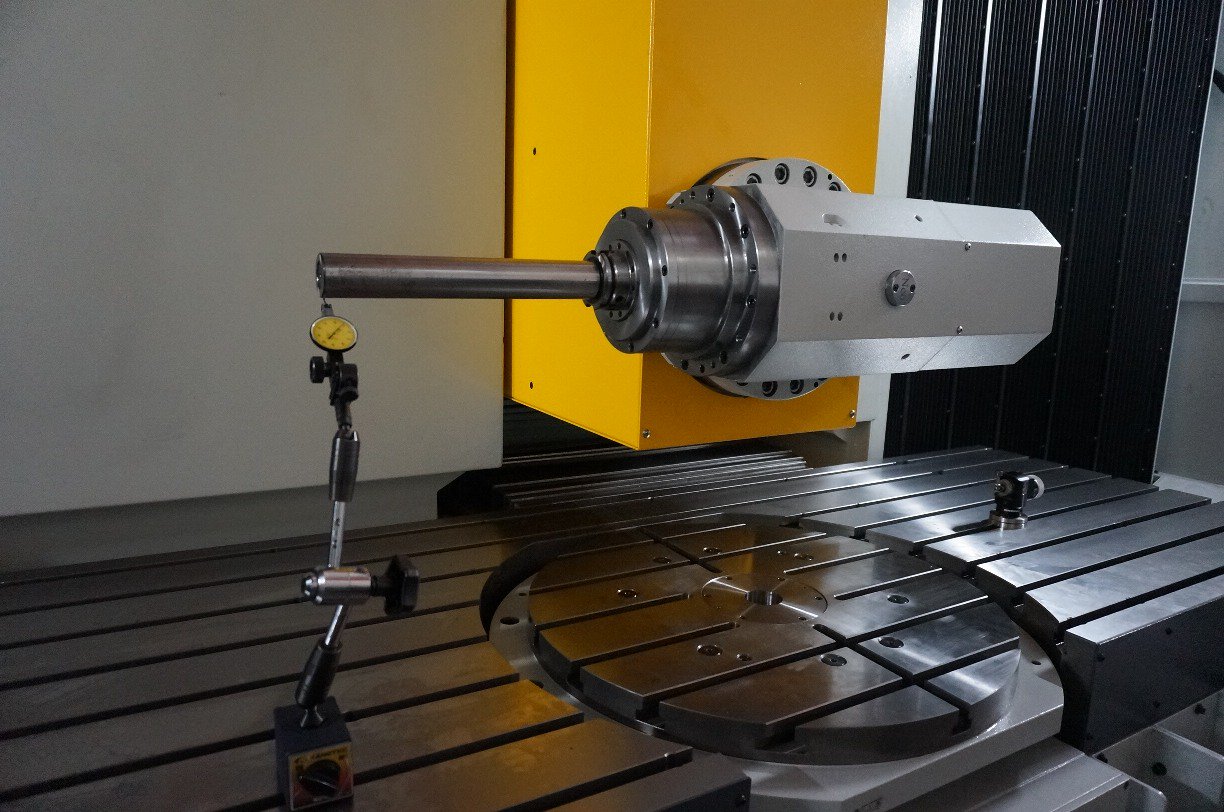

Концепция MV-5X – станок с подвижной стойкой и поворотным шпинделем (ось А) и дополнительно поворотная планшайба, встроенная в стол станка (ось А). Размер планшайбы может быть увеличен до 800 мм с зоной обработки ø820X500 мм. Диапазон рабочей зоны по оси X может быть от 2000 мм до 6000 мм. Мощный поворотный шпиндель на подвижной стойке с 18 000 об/мин. Такая компоновка станка позволяет проводить обработку сложных (в т. ч. крупногабаритных) деталей с минимальным количеством настроек. Возможны варианты как для 5-ти осевой так и для 4+1, 3+1 осевой обработки.
|
Модель |
MV-308-5AX |
|
Перемещение по оси X, мм |
3000 |
|
Перемещение по оси Y, мм |
800 |
|
Перемещение по оси Z, мм |
700 |
|
Размер стола, мм |
3500х800 |
|
Мак.нагрузка, кг |
3000 |
|
Макс.число оборотов шпинделя, об/мин |
18000 |
|
Двигатель шпинделя, кВт |
28 |
|
Скорость рабочих подач X/Y/Z, мм/ми |
30000/30000/24000 |
|
Скорость резания, мм/мин |
10000 |
|
Число позиций инструментального магазина, шт. |
40 |
|
Вес станка, кг |
22000 |
|
Ось А |
|
|
Скорость, об/мин |
40 |
|
Угол поворота |
+110° -110° |
|
Ось С |
|
|
Диаметр рабочего стола, мм |
630 |
|
Нагрузка, кг |
800 |
|
Скорость вращения, об/мин |
50 |
