Обрабатывающий 5-ти координатный центр КЭМЗ КВС модель КТ-5
ФОТОГРАФИИ

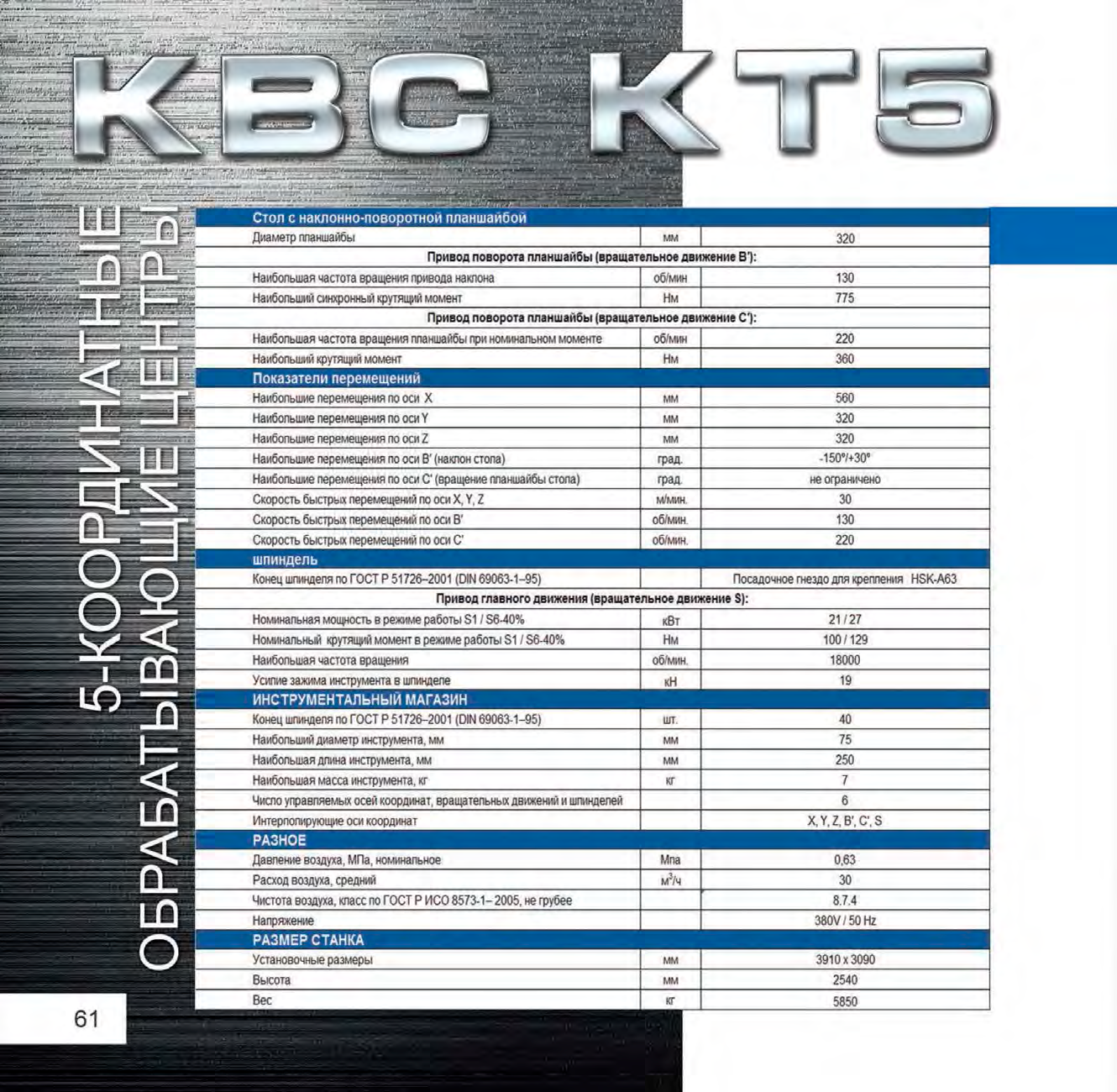

| Модель | СТОЛ С НАКЛОННО-ПОВОРОТНОЙ ПЛАНШАЙБОЙ | |
| Диаметр планшайбы | мм | 320 |
| Привод поворота планшайбы (вращательное движение В′): | ||
| Наибольшая частота вращения привода наклона | об/мин | 130 |
| Наибольший синхронный крутящий момент | Нм | 775 |
| Привод поворота планшайбы (вращательное движение С′): | ||
| Наибольшая частота вращения планшайбы при номинальном моменте | об/мин | 220 |
| Наибольший крутящий момент | Нм | 360 |
| ПОКАЗАТЕЛИ ПЕРЕМЕЩЕНИЙ | ||
| Наибольшие перемещения по оси X | мм | 560 |
| Наибольшие перемещения по оси Y | мм | 320 |
| Наибольшие перемещения по оси Z | мм | 320 |
| Наибольшие перемещения по оси В′(наклон стола) | град. | -150°/+30° |
| Наибольшие перемещения по оси С′(вращение планшайбы стола) | град. | не ограничено |
| Скорость быстрых перемещений по оси X, Y, Z | м/мин. | 30 |
| Скорость быстрых перемещений по оси В′ | об/мин. | 130 |
| Скорость быстрых перемещений по оси С′ | об/мин. | 220 |

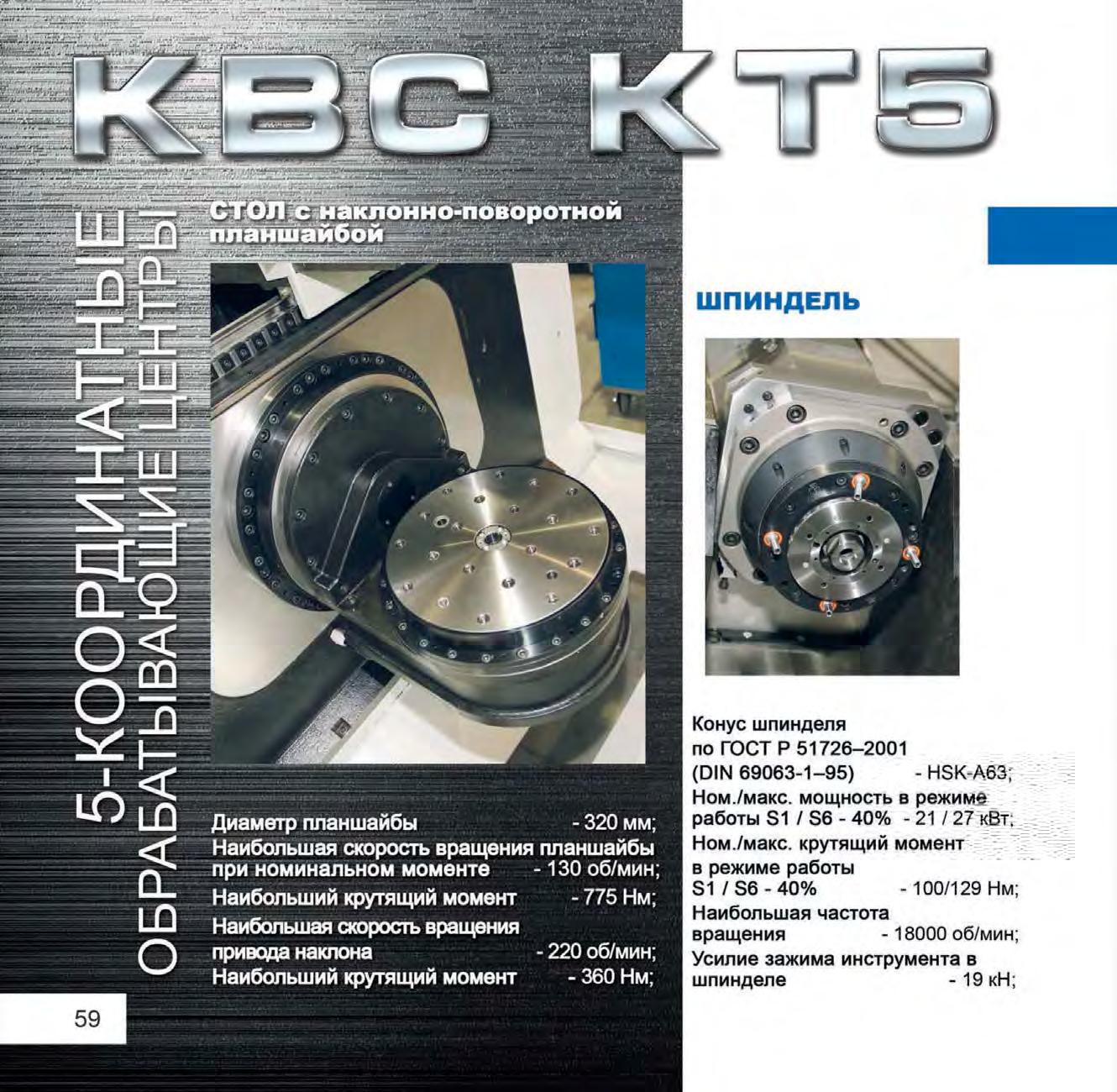

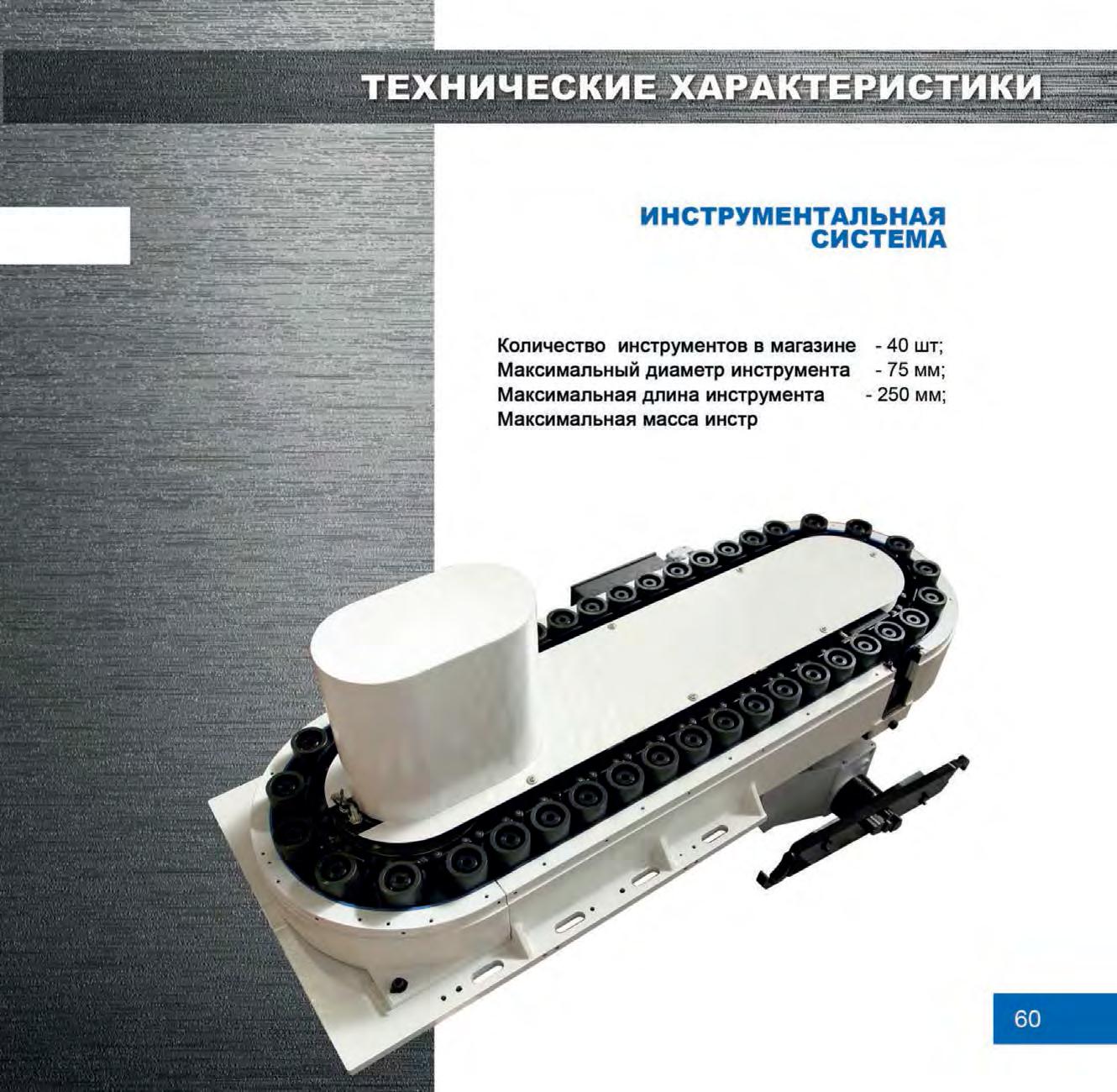

| ШПИНДЕЛЬ | ||
| Конец шпинделя по ГОСТ Р 51726-2001 (DIN 69063-1-95) | Посадочное гнездо для крепления HSK-A63 | |
| Привод главного движения (вращательное движение S): | ||
| Номинальная мощность в режиме работы S1 / S6-40% | кВт | 21 / 27 |
| Номинальный крутящий момент в режиме работы S1 / S6-40% | Нм | 100 / 129 |
| Наибольшая частота вращения | об/мин. | 18000 |
| Усилие зажима инструмента в шпинделе | кН | 19 |
| ИНСТРУМЕНТАЛЬНЫЙ МАГАЗИН | ||
| Конец шпинделя по ГОСТ Р 51726-2001 (DIN 69063-1-95) | шт. | 40 |
| Наибольший диаметр инструмента, мм | мм | 75 |
| Наибольший длина инструмента, мм | мм | 250 |
| Наибольшая масса инструмента, кг | кг | 7 |
| Число управляемых осей координат, вращательных движений и шпинделей | 6 | |
| Интерполирующие оси координат | X, Y, Z, В′, С′, S | |
| ИСТОЧНИК ЭЛЕКТРОПИТАНИЯ | ||
| Давление воздуха, МПа, номинальное | Мпа | 0,63 |
| Расход воздуха, средний | м3/ч | 30 |
| Чистота воздуха, класс по ГОСТ Р ИСО 8573-1-2005, не грубее | 8.7.4 | |
| ИСТОЧНИК ЭЛЕКТРОПИТАНИЯ | ||
| Напряжение | 380V / 50 Hz | |
| РАЗМЕР СТАНКА | ||

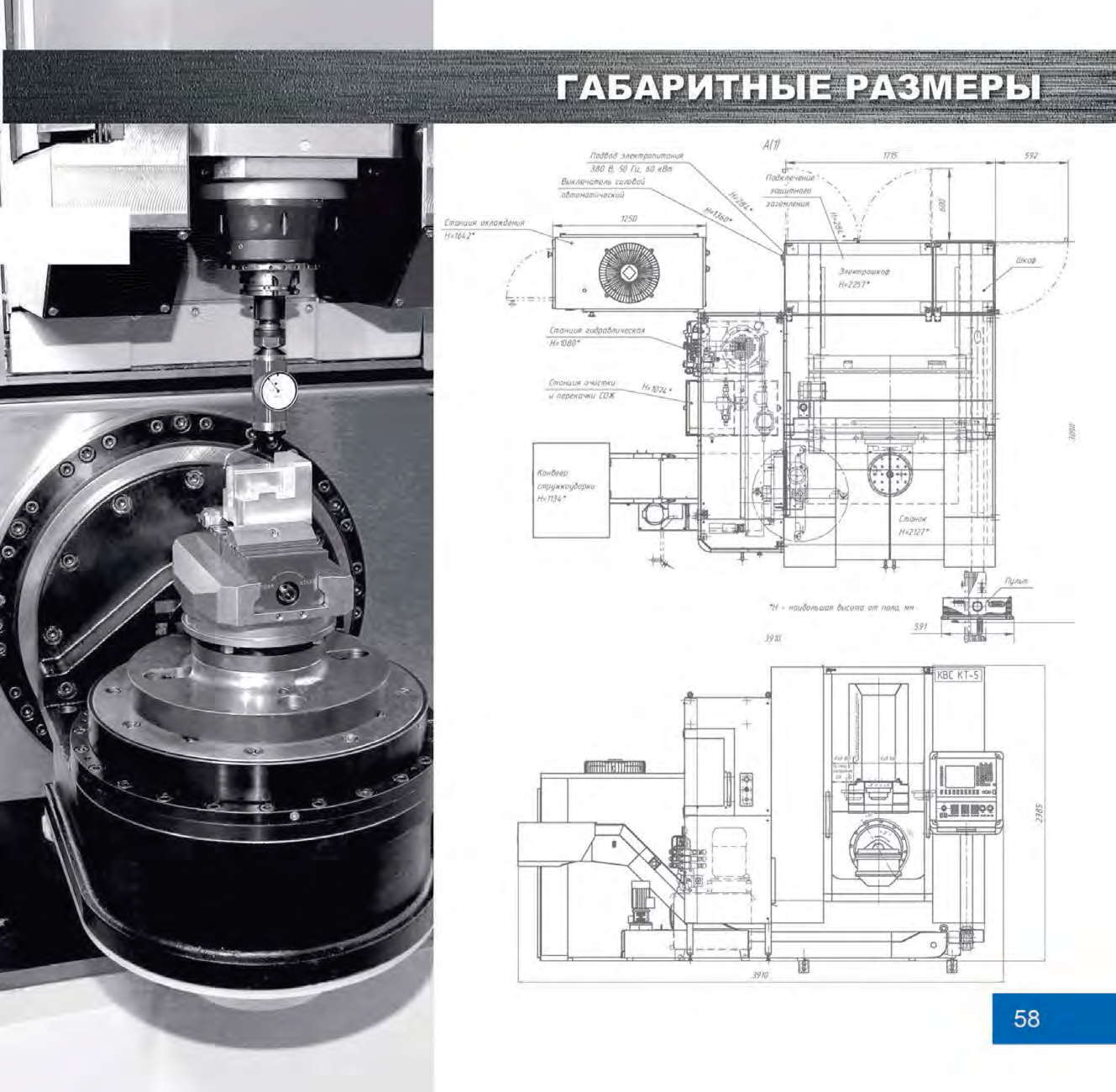

| Установочные размеры | мм | 3910×3090 |
| Высота | мм | 2540 |
| Вес | кг | 5850 |

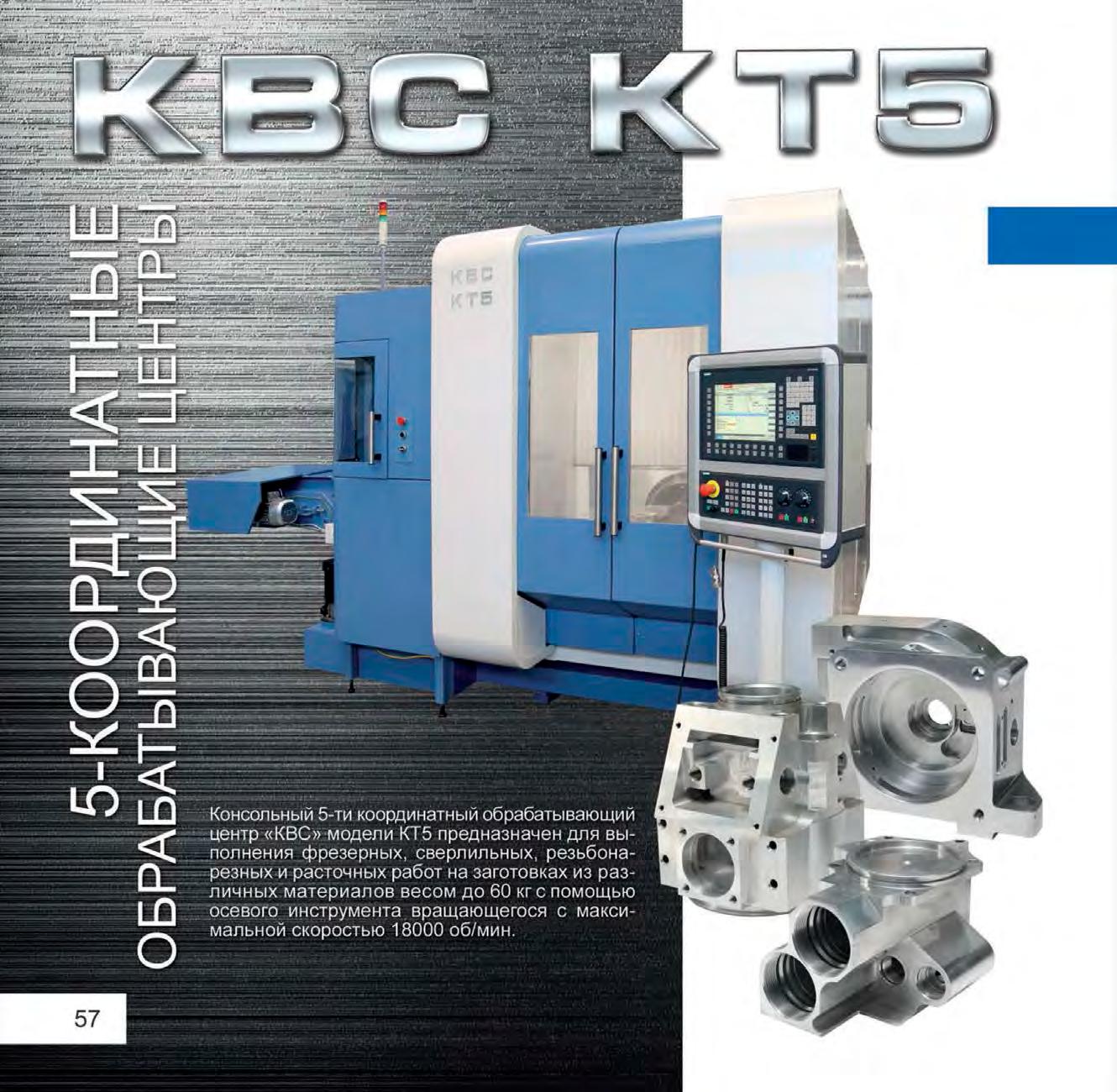

Консольный 5-ти координатный обрабатывающий центр «КВС» модели КТ5 предназначен для выполнения фрезерных, сверлильных, резьбонарезных и расточных работ на заготовках из различных материалов весом до 60 кг с помощью осевого инструмента вращающегося с максимальной скоростью 18000 об/мин.
