Пятиосевые обрабатывающие центры серии VU
|
Модель |
VU170 |
VU400 |
VU600 |
|
Перемещение X/Y/Z, мм |
350/400/400 |
600/580/530 |
800/760/700 |
|
Диаметр стола, мм |
Ø170 |
Ø400 |
Ø630 |
|
Максимальный диаметр обрабатываемой детали, мм |
Ø240 |
Ø600 |
Ø800 |
|
Угол поворота оси А, град. |
+30° ~ -120° |
+90° ~ -120° |
+90° ~ -120° |
|
Угол поворота оси С, град. |
360° |
360° |
360° |
|
Конус шпинделя |
ВТ40 |
ВТ40 |
ВТ40 |
|
Привод шпинделя |
Прямой привод |
Прямой привод |
Прямой привод |
|
Максимальная частота вращения шпинделя, об/мин |
10000 |
10000 |
10000 |
|
Мощность двигателя шпинделя, кВт |
11/16,5 |
11/20,4 |
11/20,4 |
|
Крутящий момент шпинделя, Нм |
52,5/105 |
52,5/130 |
52,5/130 |
|
Число позиций инструментального магазина, шт. |
24 |
24 |
24 |
|
Точность позиционирования (X/Y/Z) VDI/DGQ3441, мм |
P0,008 |
P0,008 |
P0,010 |
|
Точность повторного позиционирования (X/Y/Z) VDI/DGQ3441, мм |
Ps0,006 |
Ps0,006 |
Ps0,006 |
|
Габаритные размеры станка, мм |
3900х3500х2930 |
4200х3510х3170 |
4500х4300х3550 |
|
Масса станка, кг |
6400 |
8250 |
13700 |
|
Система ЧПУ |
FANUC |
FANUC |
FANUC |
|

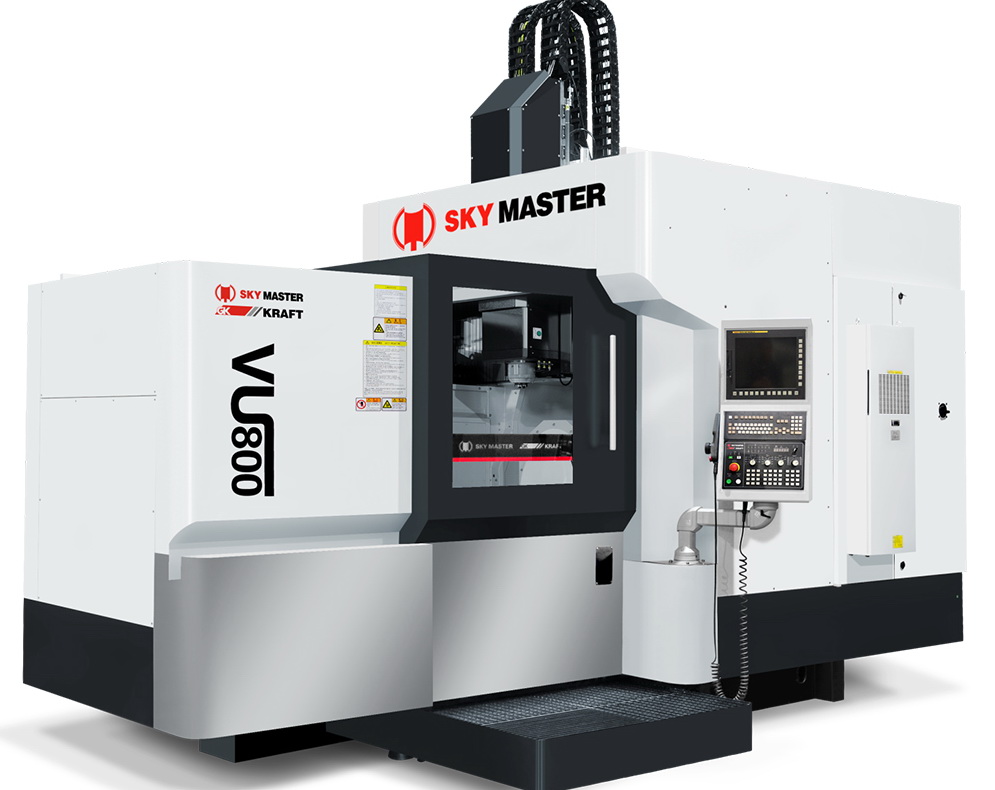

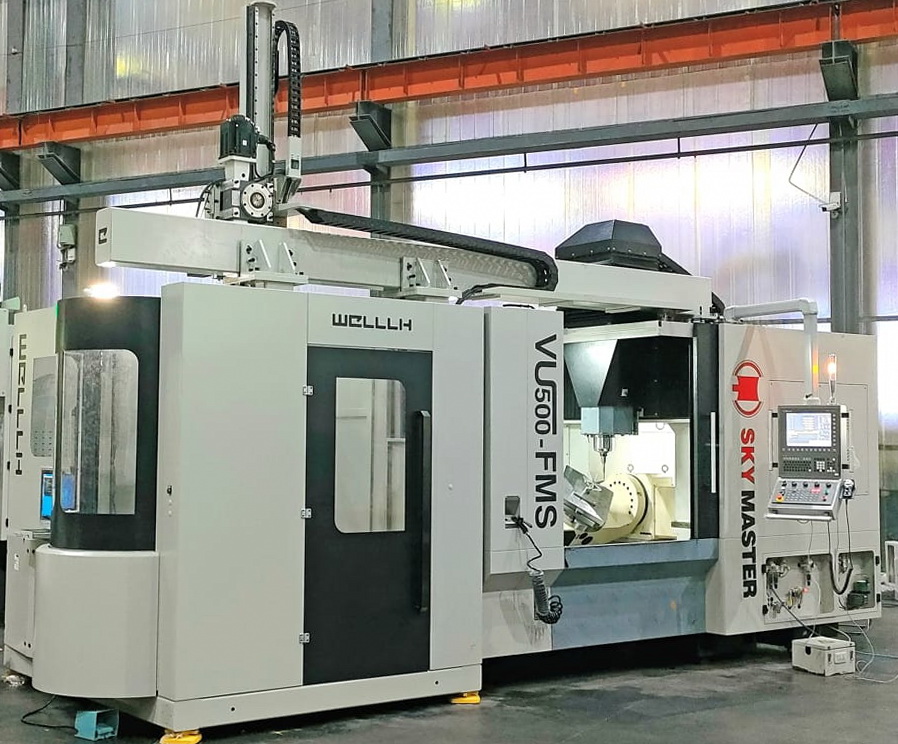

Модель |
VU500 |
VU600-M |
VU800 |
|
Перемещение X/Y/Z, мм |
860/800/500 |
860/800/450 |
900/1050/700 |
|
Диаметр стола, мм |
Ø500 |
Ø630 |
Ø800 |
|
Максимальный диаметр обрабатываемой детали, мм |
Ø630 |
Ø800 |
Ø1000 |
|
Угол поворота оси А, град. |
+90° ~ -120° |
+90° ~ -120° |
+120° ~ -120° |
|
Угол поворота оси С, град. |
360° |
360° |
360° |
|
Конус шпинделя |
HSK-A63 |
HSK-A63 |
HSK-A63 |
|
Привод шпинделя |
Прямой привод |
Прямой привод |
Прямой привод |
|
Максимальная частота вращения шпинделя, об/мин |
15000 |
15000 |
15000 |
|
Мощность двигателя шпинделя, кВт |
15/38 |
15/38 |
15/38 |
|
Крутящий момент шпинделя, Нм |
70/149 |
70/149 |
70/149 |
|
Число позиций инструментального магазина, шт. |
24 |
24 |
24 |
|
Точность позиционирования (X/Y/Z) VDI/DGQ3441, мм |
P0,006 |
P0,006 |
P0,008 |
|
Точность повторного позиционирования (X/Y/Z) VDI/DGQ3441, мм |
Ps0,004 |
Ps0,004 |
Ps0,006 |
|
Габаритные размеры станка, мм |
4220х4150х3415 |
4220х4150х3415 |
5790х4320х4250 |
|
Масса станка, кг |
12500 |
13500 |
22000 |
|
Система ЧПУ |
FANUC |
FANUC |
FANUC |
