Вертикальные обрабатывающие центры серии VL
|
Модель |

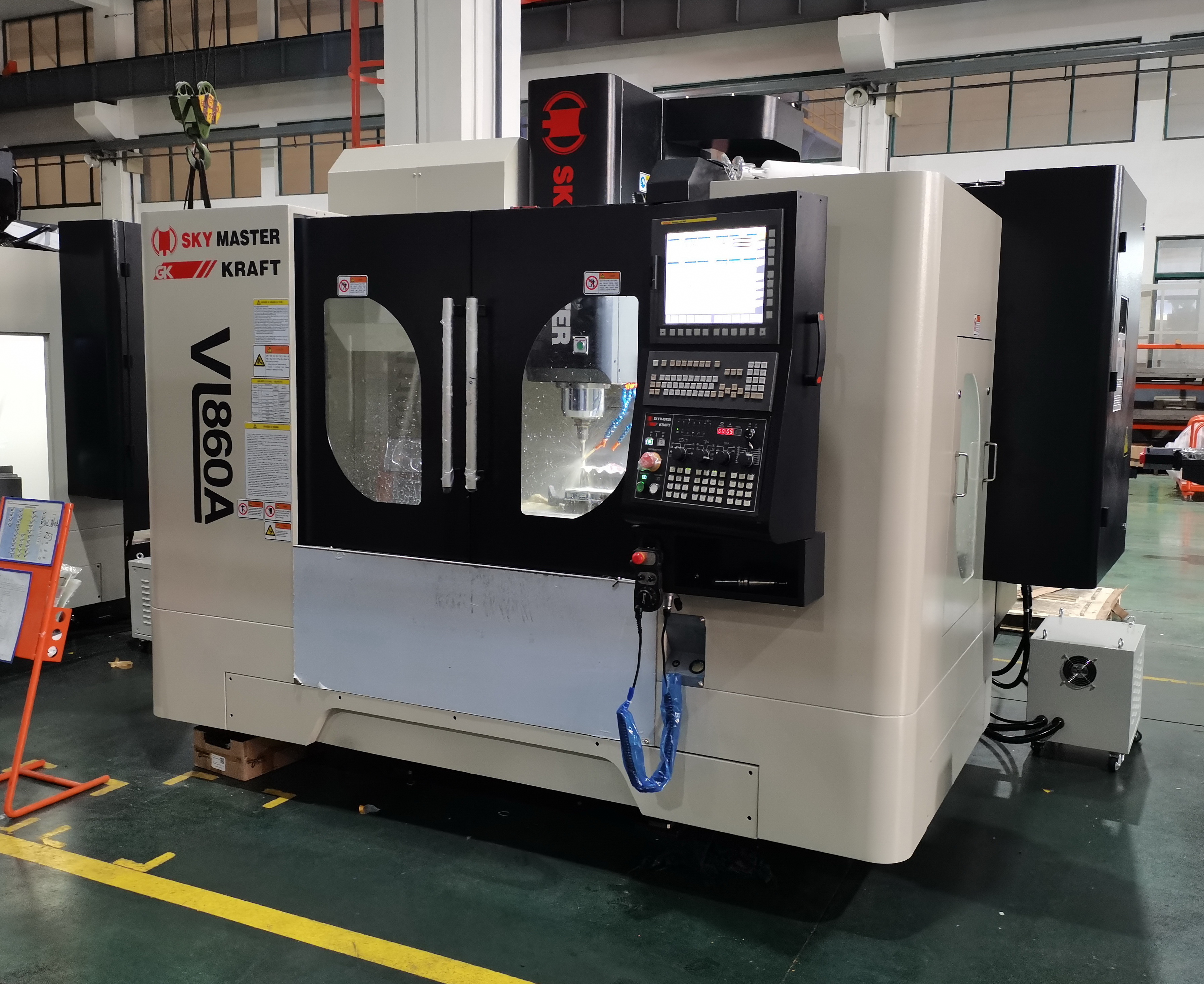

VL860A |

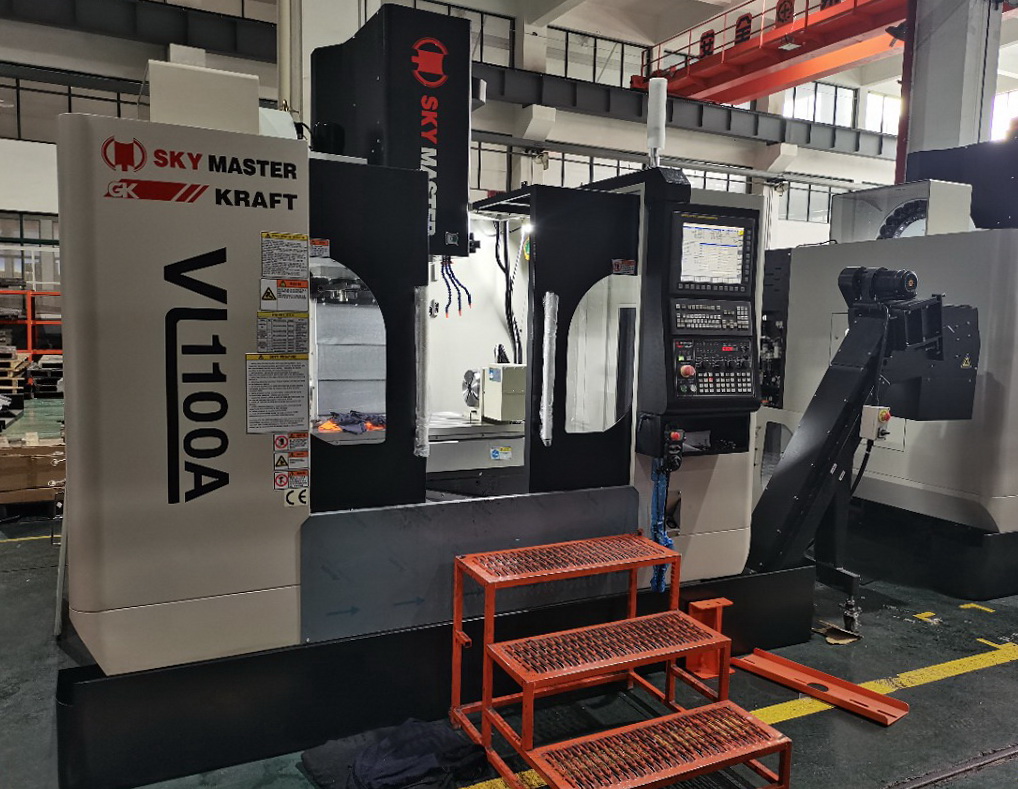

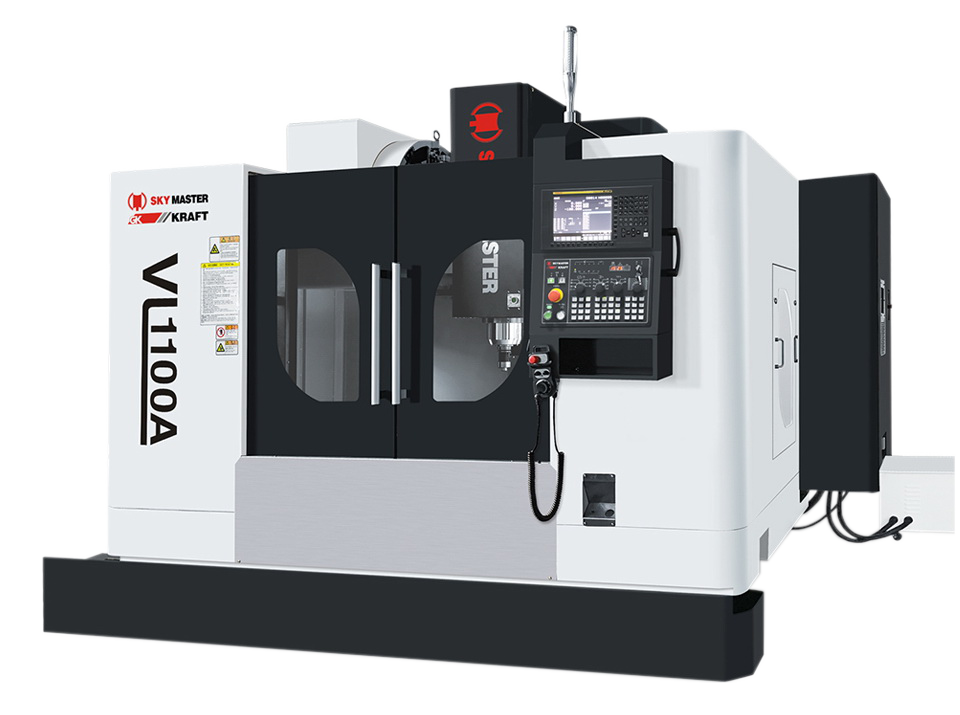

VL1100A (D) |

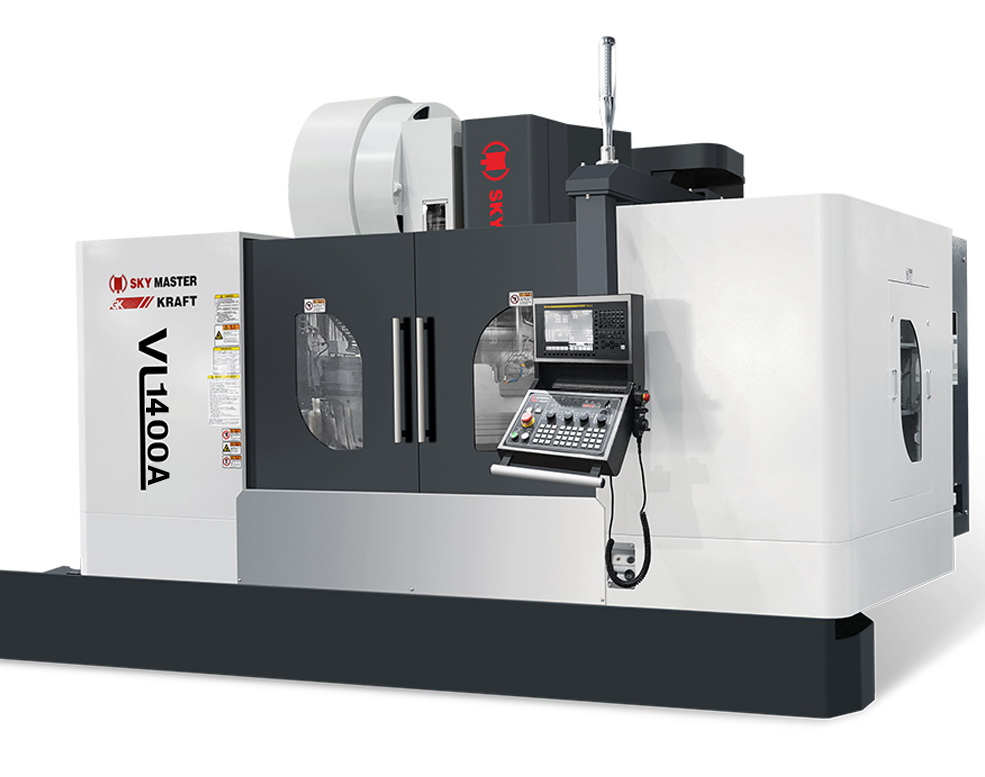

VL1400A (D) |
VL1600A (D) |
|
Размер стола, мм |
1100×500 |
1280×600 |
1600×760 |
1800×760 |
|
Максимальная нагрузка на стол, кг |
800 |
1000 |
1200 |
1500 |
|
Перемещение X/Y/Z, мм |
860/500/500 |
1100/600/600 |
1400/760/760 |
1600/760/760 |
|
Расстояние от торца шпинделя до рабочей поверхности, мм |
100-600 |
100-700 (60-660) |
150-910 (100-860) |
150-910 (100-860) |
|
Конус шпинделя |
BT40 |
BT40 (ВТ50) |
BT40 (ВТ50) |
BT40 (ВТ50) |
|
Привод шпинделя |
Прямой привод |
Прямой привод |
Прямой привод |
Прямой привод |
|
Максимальная частота вращения шпинделя, об/мин |
10000 |
10000 (6000) |
10000 (6000) |
10000 (6000) |
|
Мощность двигателя шпинделя, кВт |
11/16,5 |
11/20,4 |
11/20,4 |
11/20,4 |
|
Крутящий момент шпинделя, Нм |
52,5/105 |
52,5/130 (143/259) |
52,5/130 (143/259) |
52,5/130 (143/259) |
|
Скорость перемещения по осям X/Y/Z, м/мин |
40/40/40 |
36/36/36 |
20/20/20 |
20/20/20 |
|
Число позиций инструментального магазина, шт. |
24 |
24 |
24 |
24 |
|
Точность позиционирования (X/Y/Z) VDI/DGQ3441, мм |
P0,010 |
P0,012 |
P0,012 |
P0,012 |
|
Точность повторного позиционирования (X/Y/Z) VDI/DGQ3441, мм |
Ps0,008 |
Ps0,008 |
Ps0,010 |
Ps0,010 |
|
Габаритные размеры станка, мм |
3900x3500x2730 |
4200x3510x2850 |
4500x4300x3350 |
4500x4300x3350 |
|
Масса станка, кг |
6150 |
7500 (7800) |
12200 (12500) |
13200 (13500) |
|
Система ЧПУ |
FANUC |
FANUC |
FANUC |
FANUC |
