Высокоскоростные обрабатывающие центры серии VF
|
Модель |
VF108 |

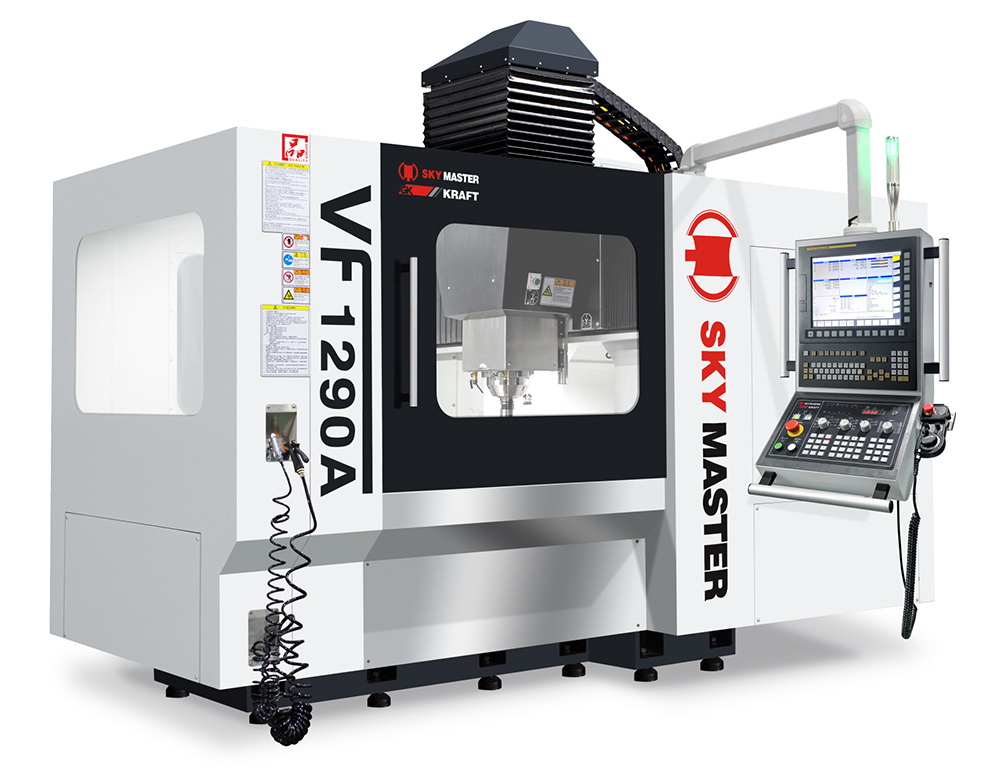

VF1290 (A) |

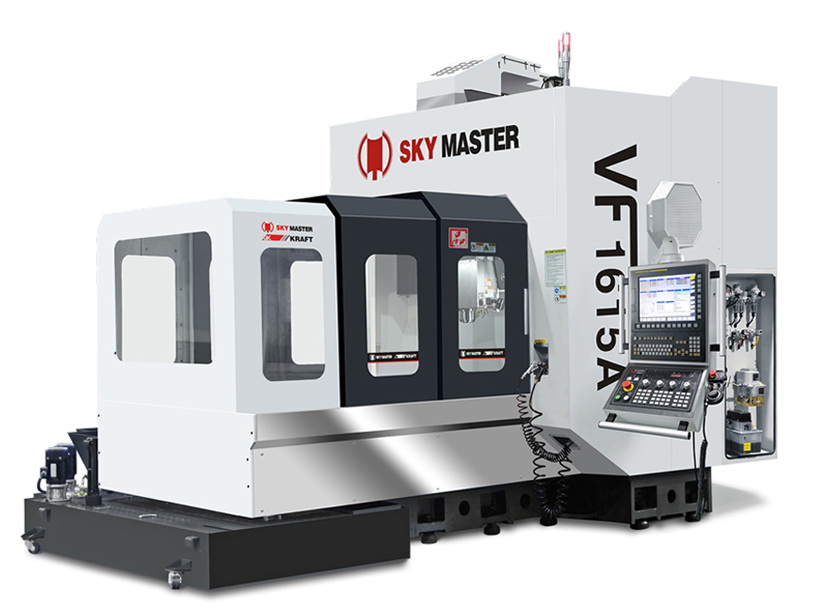

VF1615 (A) |

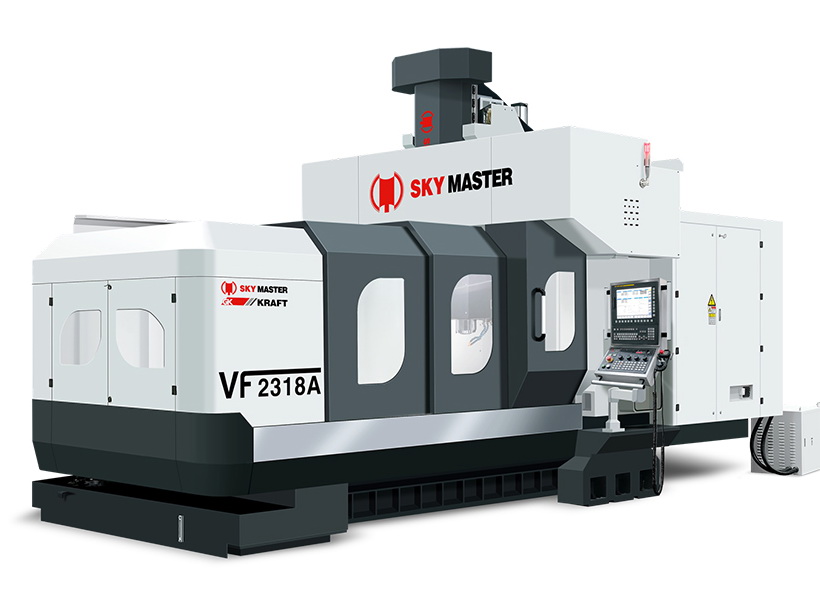

VF2318 (A) |
|
Размер стола, мм |
1280×600 |
1320×800 |
1800×1300 |
2300×1600 |
|
Максимальная нагрузка на стол, кг |
1000 |
2000 |
4000 |
8000 |
|
Перемещение X/Y/Z, мм |
1080/600/600 |
1200/800/500 |
1600/1300/700 |
2300/2000/800 |
|
Расстояние от торца шпинделя до рабочей поверхности, мм |
100-700 |
150-650 |
225-925 |
235-1035 (250-1050) |
|
Конус шпинделя |
HSK-A63 |
HSK-A63 |
HSK-A63 |
HSK-A63 |
|
Привод шпинделя |
Прямой привод |
Прямой привод (Встроенный) |
Прямой привод (Встроенный) |
Прямой привод (Встроенный) |
|
Максимальная частота вращения шпинделя, об/мин |
15000 |
15000 (24000) |
15000 (24000) |
15000 (24000) |
|
Мощность двигателя шпинделя, кВт |
9/15 |
9/15 (30/39) |
15/38 (25/33) |
15/38 (25/33) |
|
Крутящий момент шпинделя, Нм |
57,3/120 |
57,3/120 (29,1/37,8) |
70/150 (68/89,5) |
70/150 (68/89,5) |
|
Скорость перемещения по осям X/Y/Z, м/мин |
36/36/24 |
30/30/30 |
30/30/30 |
20/20/12 |
|
Число позиций инструментального магазина, шт. |
24 |
20 (24) |
20 (24) |
24/32/40/60 |
|
Точность позиционирования (X/Y/Z) VDI/DGQ3441, мм |
P0,010 |
P0,014 |
P0,014 |
P0,025 |
|
Точность повторного позиционирования (X/Y/Z) VDI/DGQ3441, мм |
Ps0,008 |
Ps0,008 |
Ps0,008 |
Ps0,020 |
|
Габаритные размеры станка, мм |
3930x3510x2970 |
4808x4773x3215 |
5657x5403x3954 |
7050x5535x4500 |
|
Масса станка, кг |
7250 |
12000 |
22000 |
23000 |
|
Система ЧПУ |
FANUC |
FANUC (MITSUBISHI) |
FANUC (MITSUBISHI) |
FANUC (MITSUBISHI) |
