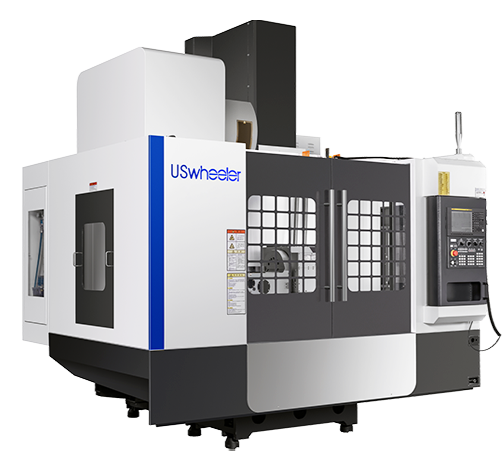

Пятиосевые обрабатывающие центры серии EU
|
Модель |
EU5-380 |

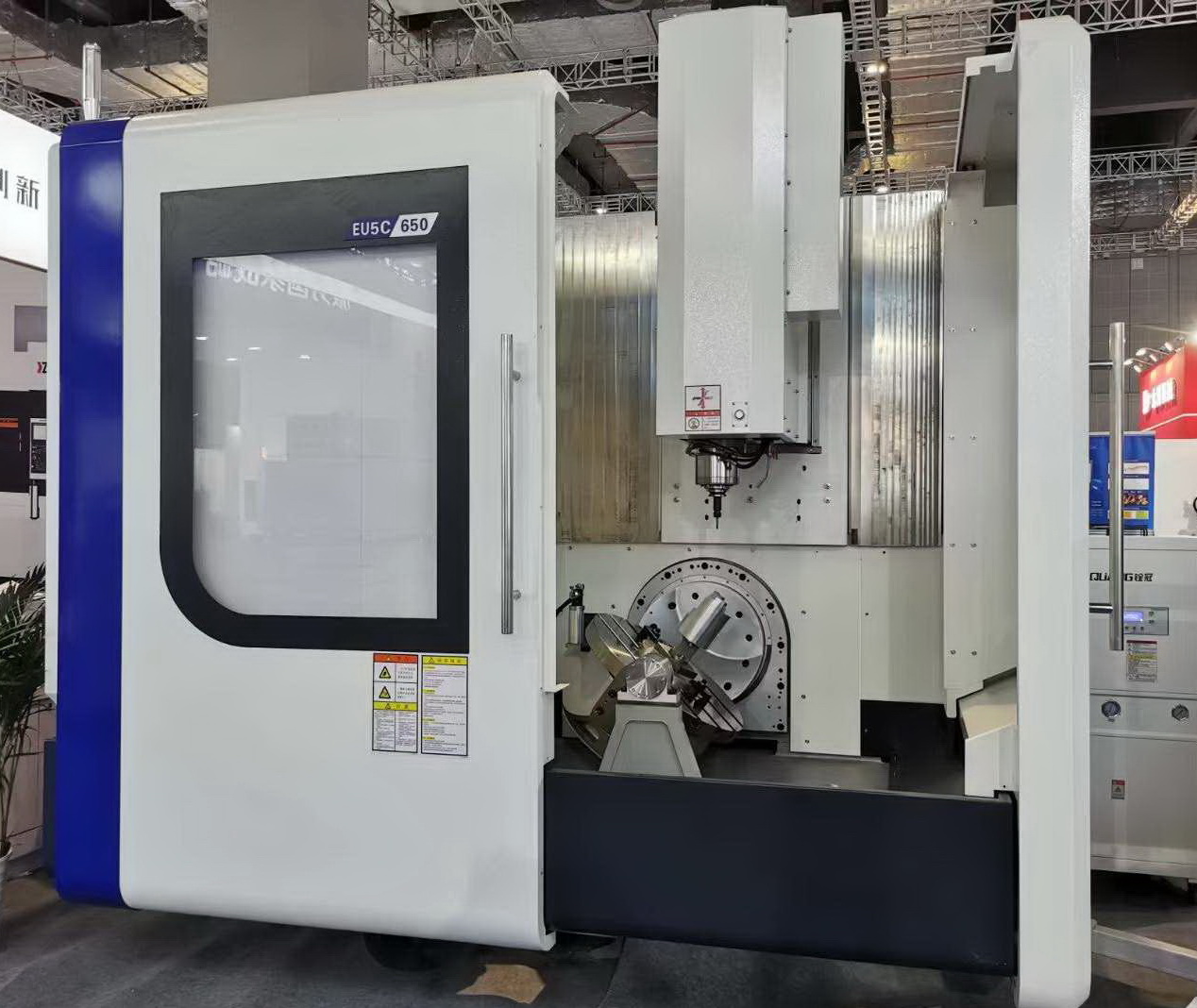

EU5C-650 |
EU5-700 |
|
Размер стола (мм) |
Φ250 |
Φ650 |
Φ410 |
|
Максимальная нагрузка на стол, кг |
60 |
300 |
200 |
|
Перемещение X/Y/Z, мм |
500/510/450 |
820/520/500 |
750/600/600 |
|
Расстояние от торца шпинделя до рабочей поверхности, мм |
37-487 |
150-650 |
120-720 |
|
Ось С |
360° |
360° |
360° |
|
Ось B |
±120° |
±120° |
-120°~+120° |
|
Конус шпинделя |
BT40 |
BT40 |
BT40 |
|
Мощность двигателя шпинделя, кВт |
7,5 |
9,0 |
11/15 |
|
Привод шпинделя |
Прямой привод |
Прямой привод |
Прямой привод |
|
Максимальная частота вращения шпинделя, об/мин |
12000 (15000) |
12000 (15000) |
10000 (12000) |
|
Скорость перемещения по осям X/Y/Z, м/мин |
36/36/36 |
24/24/24 |
36/36/36 |
|
Число позиций инструментального магазина, шт. |
24 |
24 |
24 |
|
Точность позиционирования |
±0,005 |
±0,005 |
±0,005 |
|
Точность повторного позиционирования |
±0,003 |
±0,003 |
±0,003 |
|
Габаритные размеры станка, мм |
2200×2400×2900 |
3150х2920х3200 |
2900х2400х3000 |
|
Масса станка, кг |
4000 |
9800 |
8000 |
|
Система ЧПУ |
Siemens/Mitsubishi |
Siemens/Mitsubishi |
Fanuc |
