Вертикальные обрабатывающие центры серии ЕМ
|
Модель |

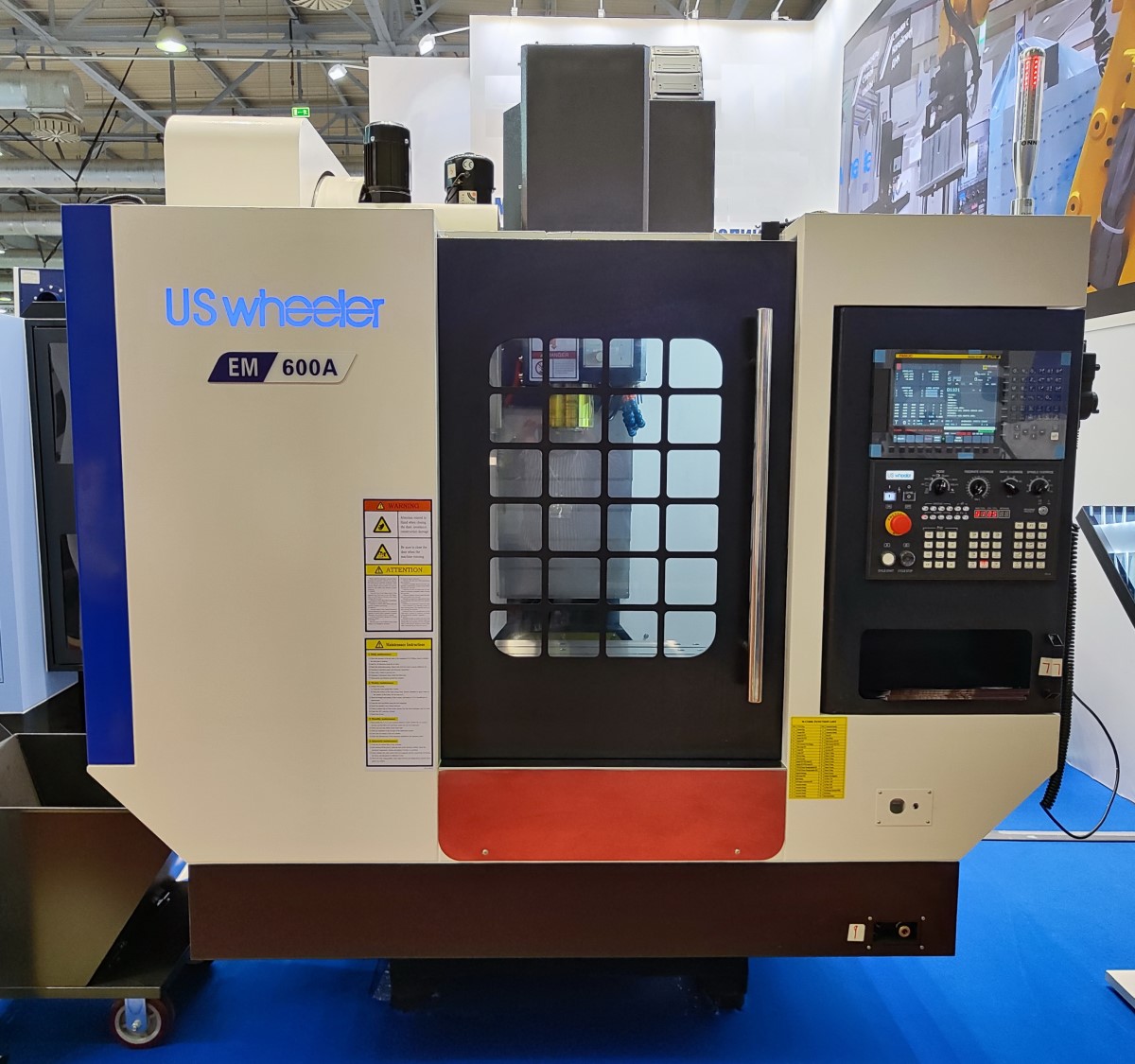

ЕМ600А |
ЕМ855А |
ЕМ900А |

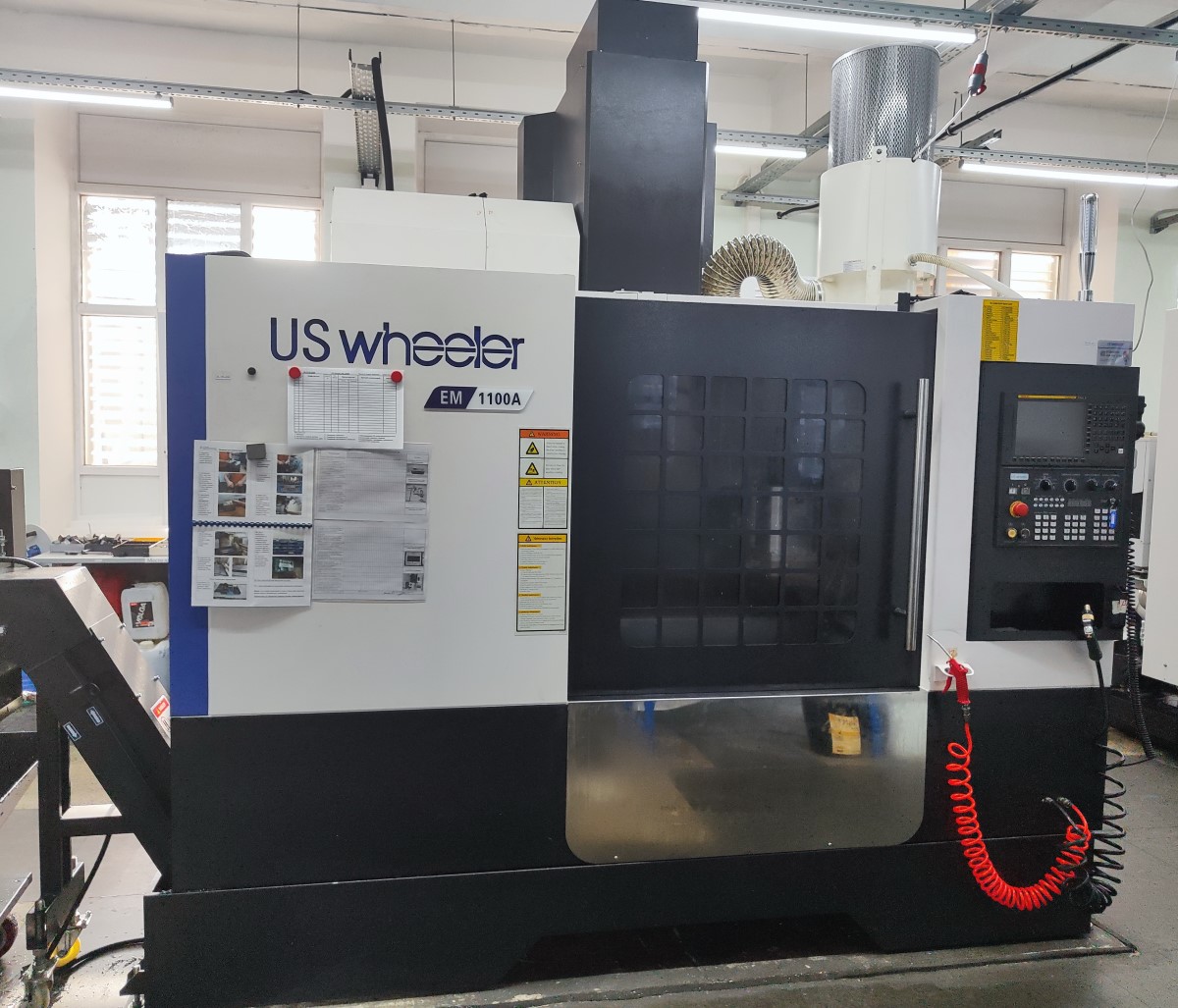

ЕМ1100А/В |
|
Размер стола (мм) |
700×420 |
1000×550 |
1100×550 |
1200×600 |
|
Максимальная нагрузка на стол, кг |
350 |
600 |
800 |
800 |
|
Перемещение X/Y/Z, мм |
600/400/450 |
800/550/550 |
920/550/570 |
1100/600/600 |
|
Расстояние от торца шпинделя до рабочей поверхности, мм |
150-600 |
120-670 |
120-690 |
120-720 |
|
Конус шпинделя |
BT40 |
BT40 |
BT40 |
BT40 (ВТ50) |
|
Мощность двигателя шпинделя, кВт |
7,5/11 |
11/15 |
11/15 |
11/15 (15/18,5) |
|
Привод шпинделя |
Ремённая передача |
Ремённая передача |
Ремённая передача |
Ремённая передача |
|
Максимальная частота вращения шпинделя, об/мин |
10000 |
8000 |
10000 |
8000 (6000) |
|
Скорость перемещения по осям X/Y/Z, м/мин |
42/42/48 |
42/42/42 |
42/42/42 |
36/36/36 |
|
Число позиций инструментального магазина, шт. |
24 |
24 |
24 |
24 |
|
Точность позиционирования |
±0,005 |
±0,005 |
±0,005 |
±0,005 |
|
Точность повторного позиционирования |
±0,003 |
±0,003 |
±0,003 |
±0,003 |
|
Габаритные размеры станка, мм |
2050х2280х2850 |
2600х2310х3000 |
2600х2310х3000 |
2900х2400х3000 |
|
Масса станка, кг |
3700 |
5400 |
5800 |
6500 |
|
Система ЧПУ |
FANUC/SIEMENS |
FANUC/SIEMENS |
FANUC/SIEMENS |
FANUC/SIEMENS |
|
Модель |

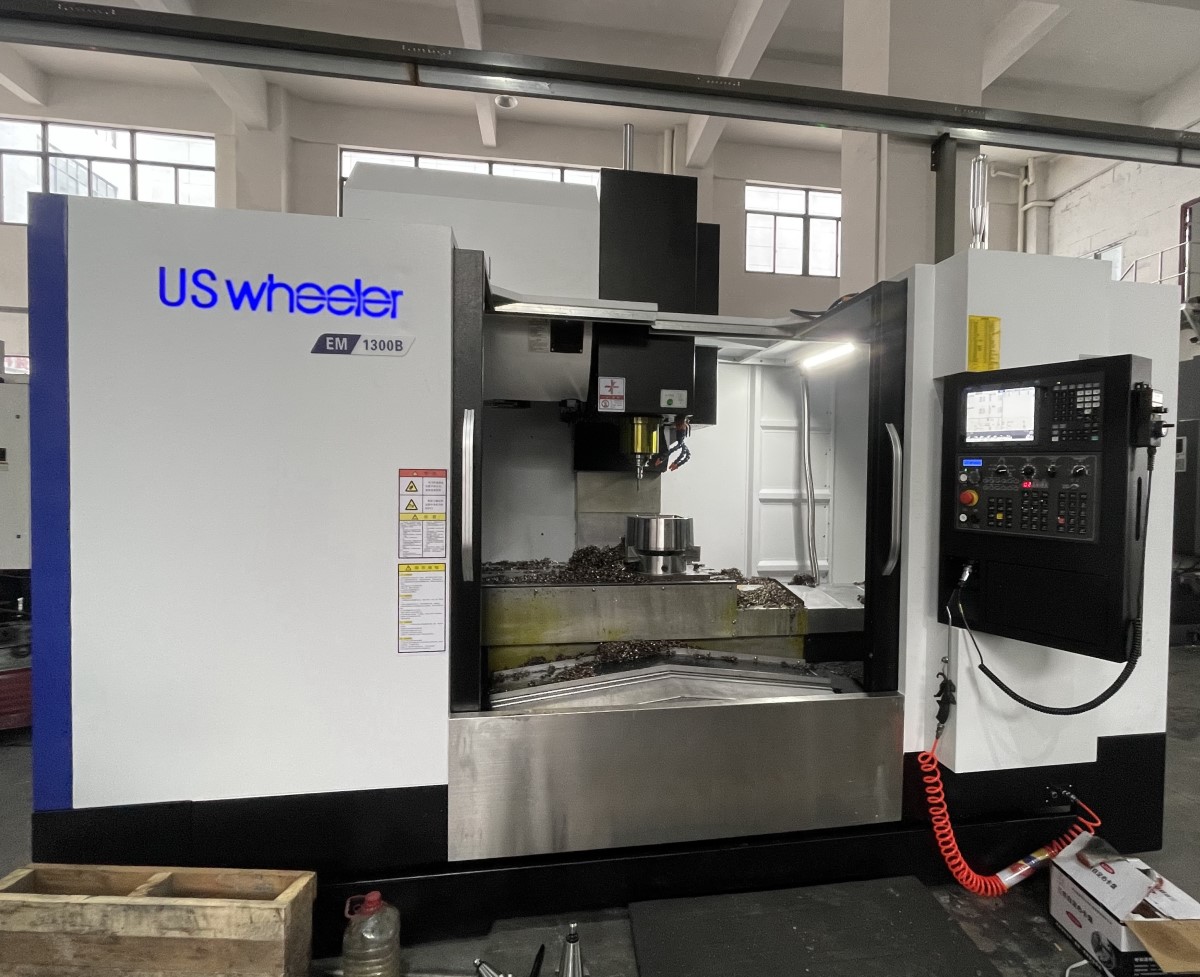

ЕМ1300А/В |
ЕМ1500В |
ЕМ1500L |
ЕМ1800В |
|
Размер стола (мм) |
1400×700 |
1700×800 |
1600×700 |
2000×900 |
|
Максимальная нагрузка на стол, кг |
1000 |
1000 |
1000 |
1800 |
|
Перемещение X/Y/Z, мм |
1300/700/700 |
1500/800/700 |
1500/700/700 |
1800/900/740 |
|
Расстояние от торца шпинделя до рабочей поверхности, мм |
120-820 |
150-850 |
130-830 |
95-835 |
|
Конус шпинделя |
BT40 (ВТ50) |
BT50 |
BT50 |
BT50 |
|
Мощность двигателя шпинделя, кВт |
11/15 (15/18,5) |
15/18,5 |
15/18,5 |
15/18,5 |
|
Привод шпинделя |
Ремённая передача |
Ремённая передача |
Ремённая передача |
Ремённая передача |
|
Максимальная частота вращения шпинделя, об/мин |
8000 (6000) |
6000 |
6000 |
6000 |
|
Скорость перемещения по осям X/Y/Z, м/мин |
36/36/24 |
20/20/20 |
24/24/20 |
16/16/16 |
|
Число позиций инструментального магазина, шт. |
24 |
24 |
24 |
24 |
|
Точность позиционирования |
±0,005 |
±0,005 |
±0,005 |
±0,005 |
|
Точность повторного позиционирования |
±0,003 |
±0,003 |
±0,003 |
±0,003 |
|
Габаритные размеры станка, мм |
3400х2600х3200 |
4000х3250х3610 |
3700х2800х3300 |
5000х3400х3350 |
|
Масса станка, кг |
8000 |
10400 |
9000 |
14500 |
|
Система ЧПУ |
FANUC/SIEMENS |
FANUC/SIEMENS |
FANUC/SIEMENS |
FANUC/SIEMENS |
