Горизонтальные фрезерные центры с ЧПУ серии НМС
|
Модель |

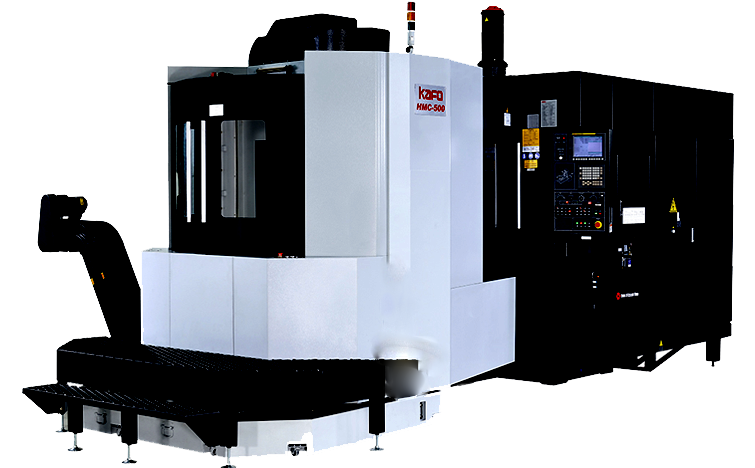

HMC-500 |

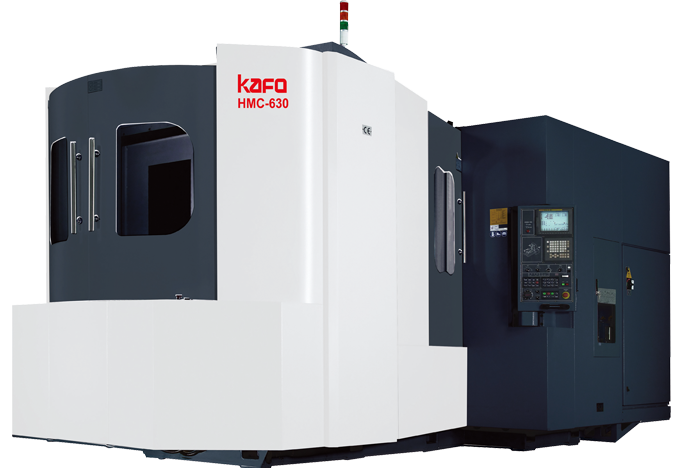

HMC-630 |
|
Размер стола, мм |
500х500 |
630х630 |
|
Макс. нагрузка на стол, кг |
800 |
1200 |
|
Количество паллет, шт. |
2 |
2 |
|
Максимальные размеры заготовки, мм |
Ø700 / H800 |
Ø1050 / H1000 |
|
Угол индексации стола, град. |
0,001˚ |
0,001˚ |
|
Перемещение по осям X/Y/Z, мм |
720/650/650 |
1050/800/800 |
|
Конус шпинделя |
ВТ-50 |
ВТ-50 |
|
Макс. частота вращения, об/мин. |
6000 (10000) |
6000 (10000) |
|
Диаметр шпинделя в местах установки подшипников, мм |
Ø100 |
Ø100 |
|
Расстояние от центра шпинделя до рабочей поверхности стола, мм |
100 - 750 |
100 - 900 |
|
Расстояние от торца шпинделя до центра стола, мм |
150 – 800 |
150 - 1030 |
|
Рабочая подача, м/мин |
10 |
10 |
|
Быстрые перемещения по осям X/Y/Z, м/мин |
48/48/48 |
48/48/48 |
|
Привод шпинделя, кВт |
15/18,5 (25/30) |
15/18,5 (25/30) |
|
Привод подачи X/Y/Z/В, кВт |
7/6/4/4 |
7/6/7/4 |
|
Кол-во ячеек для инструмента, шт. |
40 (60, 90, 120) |
40 (60, 90, 120) |
|
Макс. диаметр инструмента, мм |
Ø125 |
Ø125 |
|
Макс. длина инструмента, мм |
400 |
450 |
|
Габаритные размеры (Ш x Д x В), мм |
4150х6611х3190 |
4700х 8243 х3480 |
|
Масса, кг |
13000 |
19000 |
|
Модель |

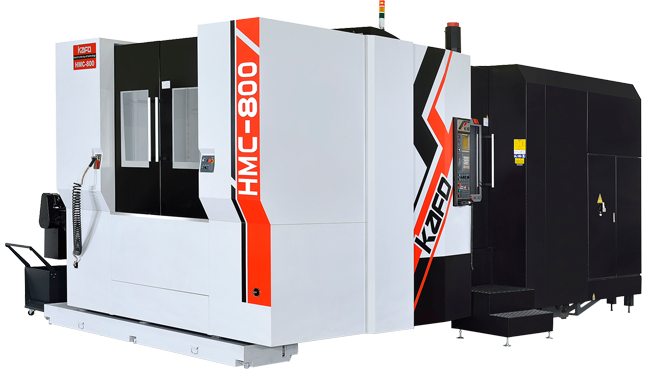

HMC-800 |
HMC-1000 |
|
Размер стола, мм |
800 х 800 |
1000 х 1000 |
|
Макс. нагрузка на стол, кг |
2000 |
2500 |
|
Количество паллет, шт. |
2 |
2 |
|
Максимальные размеры заготовки, мм |
Ø1300 / H1300 |
Ø1800 / H1300 |
|
Угол индексации стола, град. |
0,001˚ |
0,001˚ |
|
Перемещение по осям X/Y/Z, мм |
1400/1200/1325 |
1700/1400/1525 |
|
Конус шпинделя |
ВТ-50 |
ВТ-50 |
|
Макс. частота вращения, об/мин. |
5000 (10000) |
5000 (10000) |
|
Диаметр шпинделя в местах установки подшипников, мм |
Ø100 |
Ø100 |
|
Расстояние от центра шпинделя до рабочей поверхности стола, мм |
100 - 1300 |
100 - 1500 |
|
Расстояние от торца шпинделя до центра стола, мм |
150 – 1475 |
150 - 1675 |
|
Рабочая подача, м/мин |
10 |
10 |
|
Быстрые перемещения по осям X/Y/Z, м/мин |
48/40/48 |
40/40/40 |
|
Привод шпинделя, кВт |
22/26 (25/30) |
22/26 (25/30) |
|
Привод подачи X/Y/Z/В, кВт |
7/6/7/7 |
7/6/7/7 |
|
Кол-во ячеек для инструмента, шт. |
40 (90, 120) |
40 (90, 120) |
|
Макс. диаметр инструмента, мм |
Ø125 |
Ø125 |
|
Макс. длина инструмента, мм |
450 |
450 |
|
Габаритные размеры (Ш x Д x В), мм |
5400 х 9500 х 4000 |
6000 х 9500 х 4000 |
|
Масса, кг |
28000 |
37000 |
