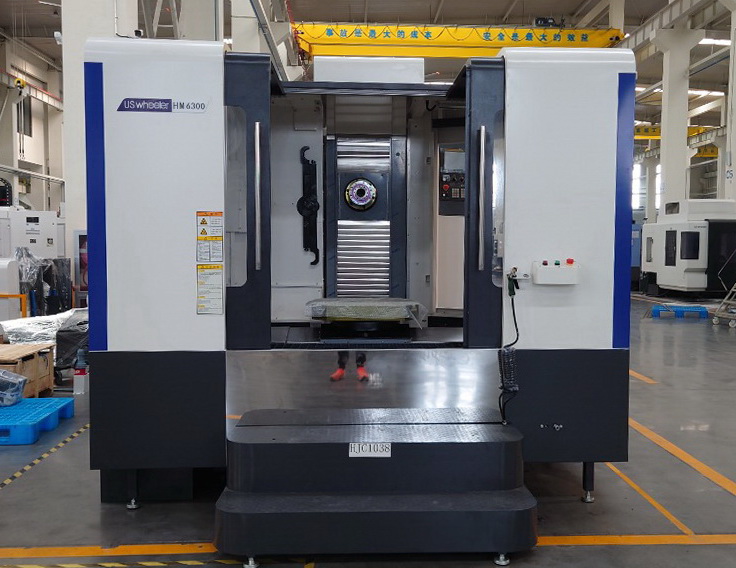

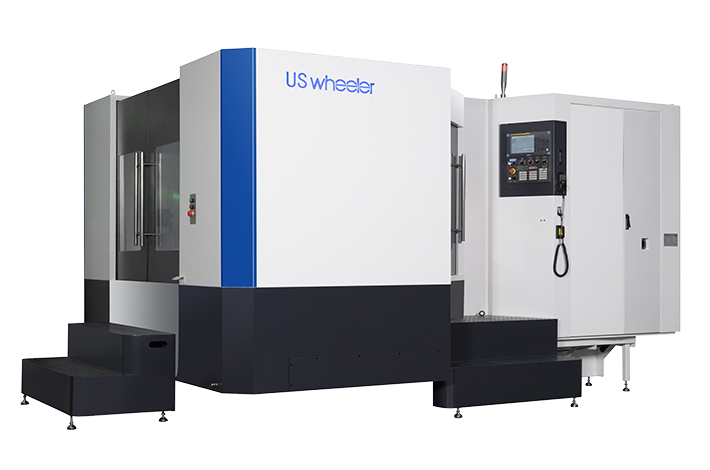

Горизонтальные обрабатывающие центры серии НМ
|
Модель |
HS5000 |
HM6300 |
|
Размер стола, мм |
500х500 |
630х630 |
|
Максимальная нагрузка на стол, кг |
350 |
800 |
|
Перемещение X/Y/Z, мм |
1100/600/600 |
1050/750/900 |
|
Расстояние от центральной линии шпинделя до рабочей поверхности, мм |
-20-580 |
120-870 |
|
Расстояние от торца шпинделя до центра стола, мм |
180-780 |
130-1030 |
|
Максимальный диаметр вращения стола, мм |
Ø700 |
Ø1200 |
|
Индексирование стола, град. |
1°x360 |
1°x360 |
|
Скорость вращения шпинделя, об/мин |
50-10000 |
50-6000 |
|
Режим привода |
Ременная передача |
Ременная передача |
|
Мощность главного двигателя, кВт |
11/15 |
15/18,5 |
|
Крутящий момент двигателя шпинделя, Нм |
52,5/118 |
143/236 |
|
Быстрая скорость перемещения по X/Y/Z, м/мин |
36/36/36 |
24/24/24 |
|
Скорость подачи резания, мм/мин |
1-8000 |
1-10000 |
|
Магазин инструментов, шт. |
24 |
30 |
|
Конус шпинделя |
ВТ40 |
ВТ50 |
|
Точность позиционирования, мм |
0,006 |
0,01 |
|
Точность повторного позиционирования, мм |
0,004 |
0,006 |
|
Габаритные размеры станка, мм |
2680х2950х2850 |
5005х4000х2850 |
|
Масса станка, кг |
7500 |
12000 |
|
Система ЧПУ |
FANUC |
FANUC |
|
Модель |
HM8000 |
HM1000 |
|
Размер стола, мм |
800х800 |
1000х1000 |
|
Максимальная нагрузка на стол, кг |
1500 |
2000 |
|
Перемещение X/Y/Z, мм |
1100/850/900 |
1300/1000/1000 |
|
Расстояние от центральной линии шпинделя до рабочей поверхности, мм |
100-950 |
120-1120 |
|
Расстояние от торца шпинделя до центра стола, мм |
180-1080 |
200-1200 |
|
Максимальный диаметр вращения стола, мм |
Ø1600 |
Ø1800 |
|
Индексирование стола, град. |
1°x360 |
1°x360 |
|
Скорость вращения шпинделя, об/мин |
50-6000 |
50-6000 |
|
Режим привода |
Ременная передача |
Ременная передача |
|
Мощность главного двигателя, кВт |
15/18,5 |
15/18,5 |
|
Крутящий момент двигателя шпинделя, Нм |
143/236 |
143/236 |
|
Быстрая скорость перемещения по X/Y/Z, м/мин |
24/24/24 |
24/24/24 |
|
Скорость подачи резания, мм/мин |
1-10000 |
1-10000 |
|
Магазин инструментов, шт. |
30 |
30 |
|
Конус шпинделя |
ВТ50 |
ВТ50 |
|
Точность позиционирования, мм |
0,012 |
0,012 |
|
Точность повторного позиционирования, мм |
0,008 |
0,008 |
|
Габаритные размеры станка, мм |
5215х4000х3100 |
5862х4350х3200 |
|
Масса станка, кг |
14000 |
18000 |
|
Система ЧПУ |
FANUC |
FANUC |
