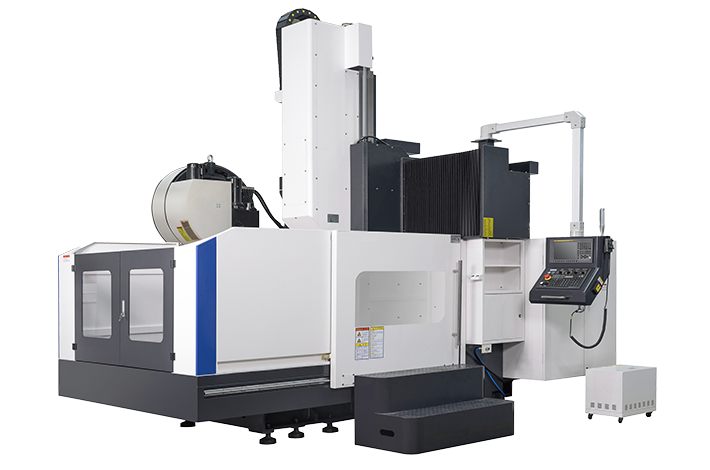

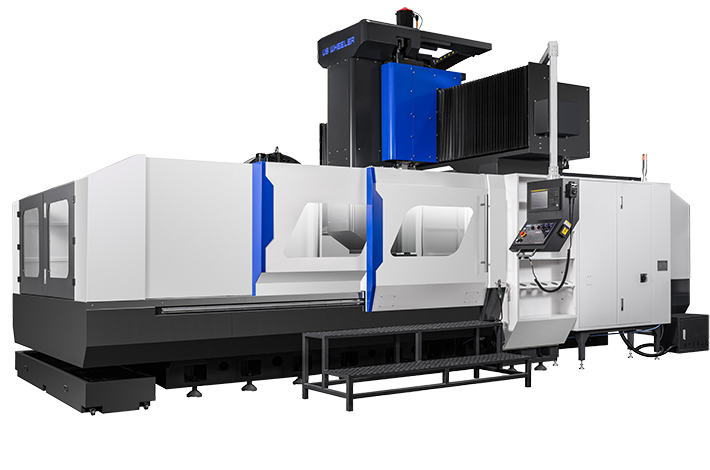

Портальные фрезерные центры серии LM
|
Модель |
LM1613 |
LM2015 |
LM2018 |
LM3023 |
|
Размер стола, мм |
1700×1200 |
2100×1200 |
2500×1600 |
3000×2000 |
|
Максимальная нагрузка на стол, кг |
3000 |
3500 |
7000 |
10000 |
|
Перемещение по оси X, мм |
1600 |
2000 |
2500 |
3000 |
|
Перемещение по оси Y, мм |
1300 |
1500 (подход 1600) |
1800 (подход 2000) |
2200 (подход 2700) |
|
Перемещение по оси Z, мм |
600 |
800 |
1000 |
1000 |
|
Расстояние от торца шпинделя до стола, мм |
200-800 |
105-905 |
145-1145 |
280-1280 |
|
Ширина портала, мм |
1400 |
1500 |
1800 |
2300 |
|
Конус шпинделя |
BT40 |
BT40 |
BT50 |
BT50 |
|
Мощность двигателя шпинделя, кВт |
11/15 |
11/15 |
15/18,5 |
15/18,5 |
|
Привод шпинделя |
Прямой привод |
Прямой привод |
Ременная передача |
Ременная передача |
|
Максимальная частота вращения шпинделя, об/мин |
50-12000 |
50-12000 |
50-6000 |
50-6000 |
|
Скорость перемещения по осям X/Y/Z, м/мин |
15/18/18 |
15/15/15 |
12/15/10 |
12/10/10 |
|
Точность позиционирования (X/Y/Z), мм |
0,012/0,01/0,01 |
0,015/0,012/0,012 |
0,015/0,012/0,012 |
0,018/0,018/0,015 |
|
Точность повторного позиционирования (X/Y/Z), мм |
0,01/0,008/0,008 |
0,01/0,008/0,008 |
0,01/0,008/0,008 |
0,012/0,012/0,01 |
|
Габаритные размеры станка, мм |
4450х4024х3200 |
5365х4065х3700 |
7040х4470х4890 |
7830х5200х5370 |
|
Масса станка, кг |
11000 |
13500 |
26000 |
35000 |
|
Система ЧПУ |
FANUC |
FANUC |
FANUC |
FANUC |
|
Модель |
LM4027 |
LM5023 |
LM6027 |
LM8032 |
|
Размер стола, мм |
4000×2300 |
5000×2000 |
6000×2300 |
8000×2500 |
|
Максимальная нагрузка на стол, кг |
12000 |
14000 |
18000 |
30000 |
|
Перемещение по оси X, мм |
4000 |
5000 |
6000 |
8000 |
|
Перемещение по оси Y, мм |
2700 (подход 3050) |
2200 (подход 2700) |
2700 (подход 3050) |
3200 (подход 3800) |
|
Перемещение по оси Z, мм |
1000 |
1000 |
1000 |
1250 |
|
Расстояние от торца шпинделя до стола, мм |
280-1280 |
280-1280 |
280-1280 |
300-1550 |
|
Ширина портала, мм |
2700 |
2300 |
2700 |
3200 |
|
Конус шпинделя |
BT50 |
BT50 |
BT50 |
BT50 |
|
Мощность двигателя шпинделя, кВт |
22/26 |
22/26 |
22/26 |
22/26 |
|
Привод шпинделя |
Ременная передача |
Ременная передача |
Ременная передача |
Ременная передача |
|
Максимальная частота вращения шпинделя, об/мин |
50-6000 |
50-6000 |
50-6000 |
50-6000 |
|
Скорость перемещения по осям X/Y/Z, м/мин |
10/10/10 |
10/12/10 |
10/10/10 |
8/10/10 |
|
Точность позиционирования (X/Y/Z), мм |
0,02/0,018/0,015 |
0,025/0,018/0,015 |
0,035/0,018/0,015 |
0,045/0,025/0,018 |
|
Точность повторного позиционирования (X/Y/Z), мм |
0,015/0,012/0,01 |
0,018/0,012/0,01 |
0,02/0,012/0,01 |
0,025/0,015/0,012 |
|
Габаритные размеры станка, мм |
10300х5760х5050 |
11830х5200х5370 |
14300х5760х5050 |
20300х6970х5470 |
|
Масса станка, кг |
42000 |
43000 |
54000 |
97000 |
|
Система ЧПУ |
FANUC |
FANUC |
FANUC |
FANUC |
