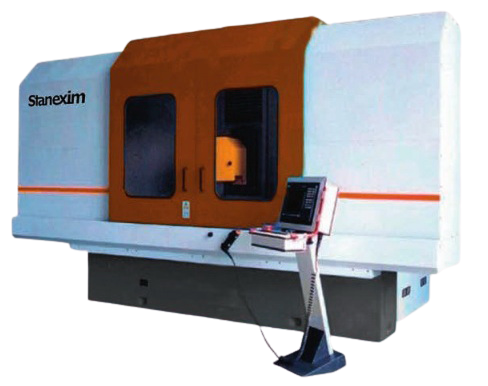

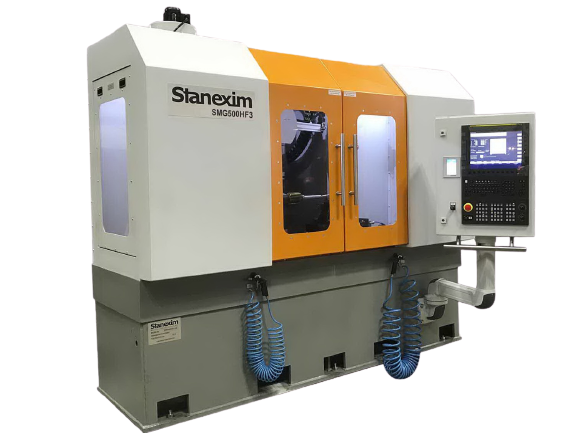

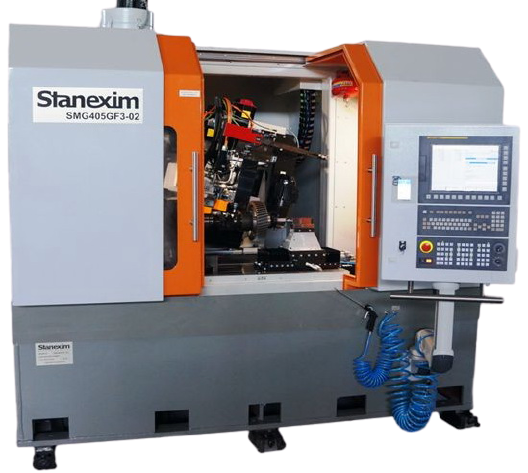

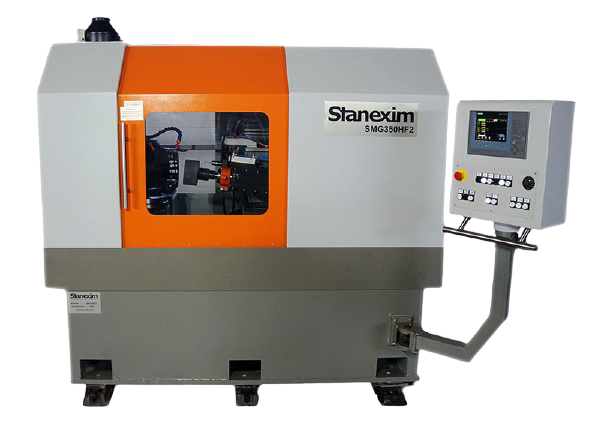

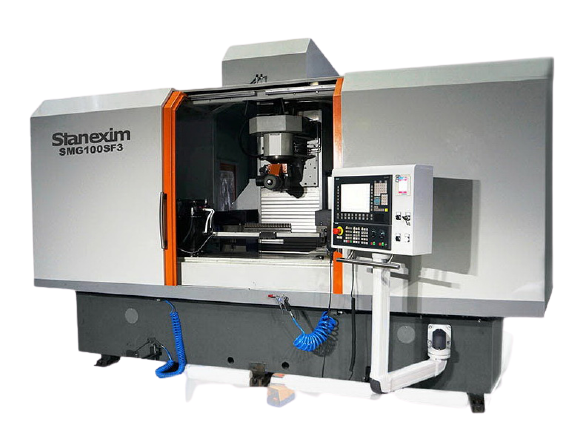

Профилешлифовальные станки с ЧПУ для инструментального производства

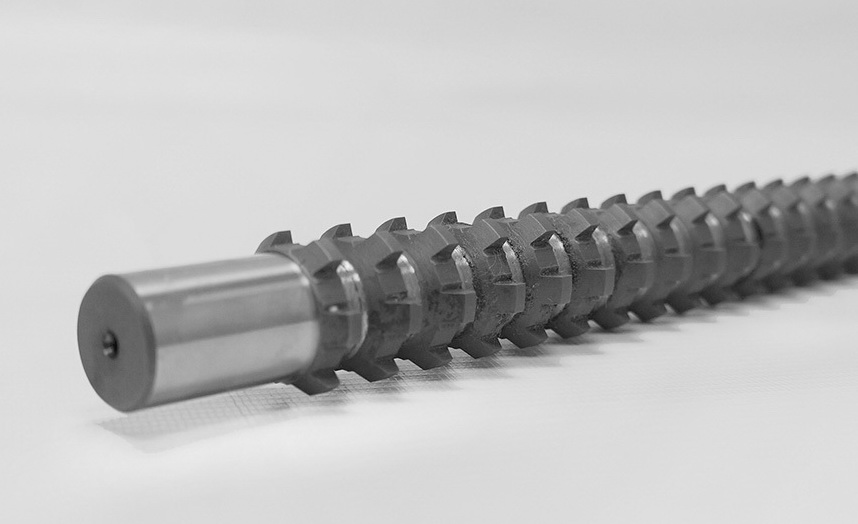

Профилешлифовальные станки предназначены для обработки профильных пазов на деталях типа “Протяжка круглая шлицевая”, “Протяжка плоская профильная”, “Долбяк”. На станке возможна шлифовка плоских и фасонных поверхностей, шлицев с эвольвентным и трапецеидальным профилем, обработка наружных фасонных поверхностей крошеров (накатников), круглых и плоских протяжек по передней и задней поверхности. Станок спроектирован по принципу модульной конструкции и состоит из унифицированных узлов, что позволяет изготовить оборудование различных типоразмеров и классов точности. Это дает возможность подобрать оптимальное решение для обработки деталей заданной номенклатуры.

Базой станка является Т-образная станина, на которой монтируются основные узлы станка. В передней части станка на станине установлен стол продольный (ось Х), перпендикулярно ему установлен стол поперечный (ось Z). На продольном столе слева установлена бабка изделия. Шпиндель бабки изделия вращается вокруг горизонтальной оси (ось А). На столе поперечном установлена колонна. Привод поворота бабки шлифовальной установлен на подвижную каретку (ось Y) стойки вертикальной, приводной вал которого поворачивается вокруг вертикальной оси (ось В). Снаружи станка установлена станция охлаждения, гидростанция, система очистки и подачи СОЖ. Система термостабилизации станка включает систему охлаждения для мотор-шпинделя, линейного двигателя и СОЖ.
