Станки заточные для заточки и затыловки червячных фрез
|
Модель |
SMG250HF3 |
SMG400HF3 |
SMG500HF3 |
|
Предельные размеры устанавливаемой фрезы, мм: |
|
||
|
наибольшая длина |
520 |
400 |
1225 |
|
наибольший диаметр |
250 |
50…400 |
500 |
|
Характеристики затачиваемой фрезы: |
|
|
|
|
наибольшая глубина шлифования стружечной канавки, мм |
50 |
90 |
100 |
|
наибольший модуль фрезы, мм |
12 |
40 |
42 |
|
наибольший угол подъема, град |
45 |
20 |
45 |
|
Наибольшая масса устанавливаемой заготовки, кг |
100 |
|
500 |
|
Высота центров передней и задней бабок над зеркалом стола, мм |
160 |
|
280 |
|
Наибольший диаметр устанавливаемого шлифовального круга, мм |
250 |
300…400 |
400 |
|
Диаметр устанавливаемого алмазного ролика, мм |
125…150 |
|
150…250 |
|
Наибольшие рабочие перемещения: |
|
||
|
продольный ход по оси Х, мм |
800 |
630 |
1500 |
|
вертикальный ход по оси Y, мм |
320 |
190 |
550 |
|
поперечный ход по оси Z, мм |
400 |
400 |
500 |
|
поворот вокруг оси А, град |
не ограничено |
не ограничено |
не ограничено |
|
поворот вокруг оси В, град |
±120 |
±200 |
±95 |
|
Характеристики основных и вспомогательных движений: |
|
||
|
дискретность задания перемещений по линейным осям, мм |
0,001 |
0,001 |
0,001 |
|
дискретность задания поворота в круговых осях, град |
0,001 |
0,001 |
0,001 |
|
наибольшая скорость перемещения по оси Х, м/мин |
10 |
10 |
10 |
|
наибольшая скорость перемещения по оси Y и Z, м/мин |
5 |
5 |
5 |
|
максимальная частота вращения мотор-шпинделя, об/мин |
10000 |
4000 |
4000 |
|
Количество управляемых осей, шт |
5 |
5 |
5 |
|
Класс точности однозаходных насадных червячных фрез |
ААА |
ААА |
ААА |
|
Габариты станка: Длина х Ширина х Высота, мм |
2600х2300х2800 |
4620х3150х2680 |
4600х4200х3000 |
|
Масса станка не более, кг |
9000 |
9200 |
12500 |

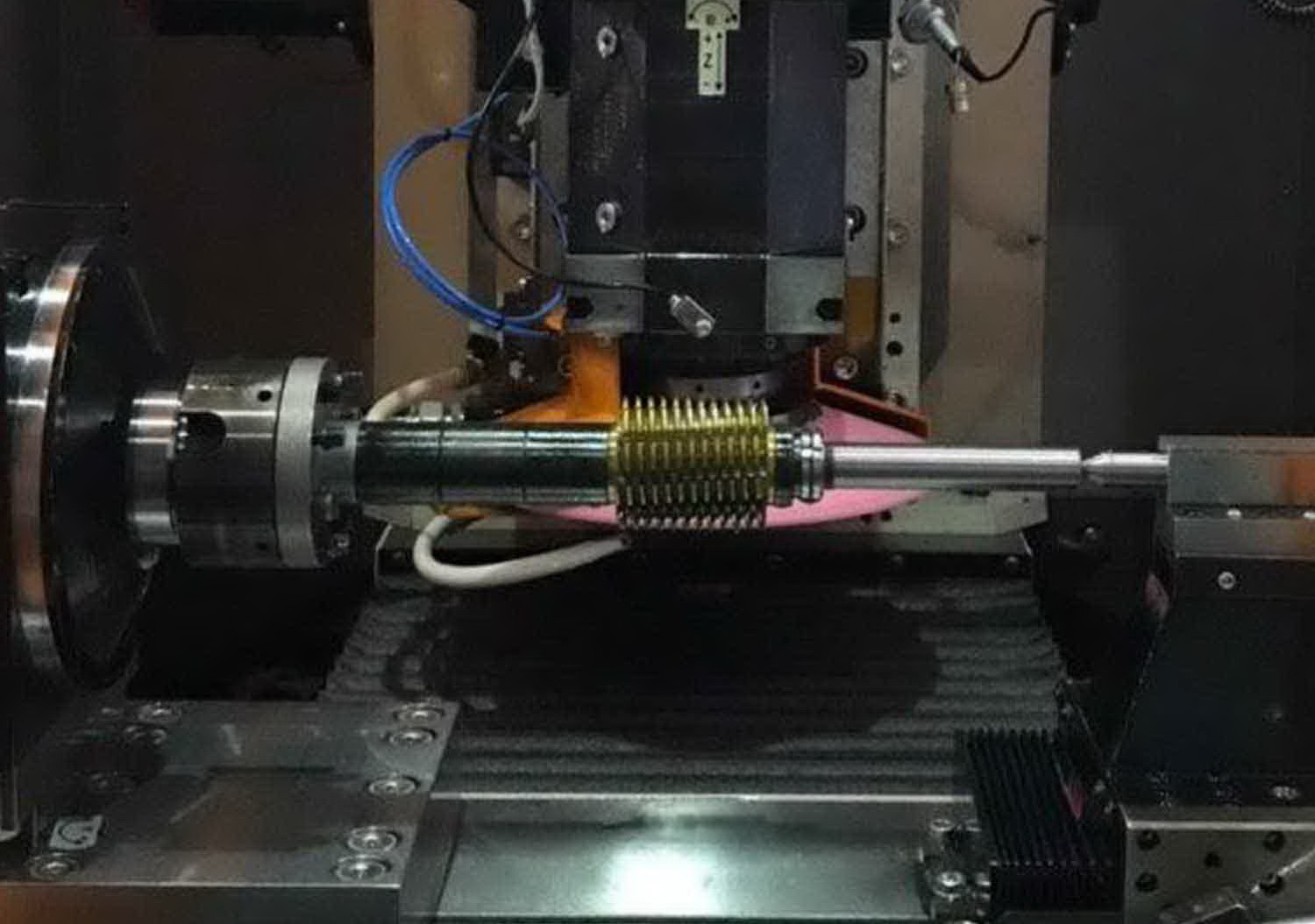

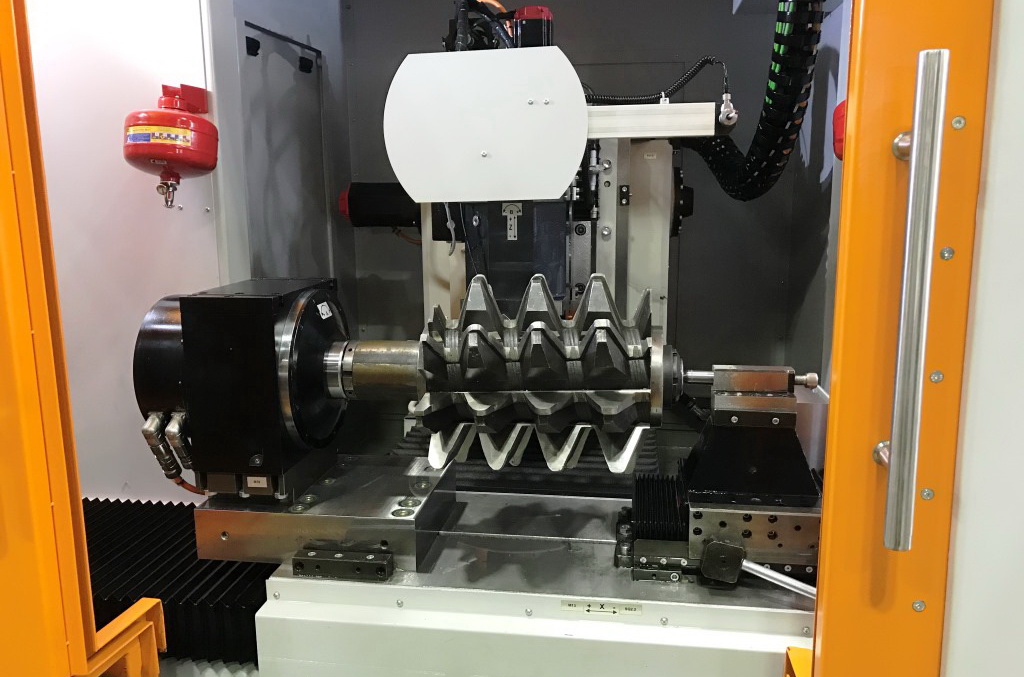

Станок заточной с ЧПУ предназначен для заточки червячных фрез по передней поверхности и выполнения чистового затылования методом шлифования. В качестве шлифовальных кругов в основном применяются абразивные электрокорундовые круги, профилируемые непосредственно на станке.
Базой станка является Т-образная станина, на которой монтируются основные узлы станка. В передней части станка на станине установлен стол продольный (ось Х), перпендикулярно ему установлен стол поперечный (ось Z). На продольном столе слева установлена бабка изделия. Шпиндель бабки изделия вращается вокруг горизонтальной оси (ось А). Справа на продольном столе установлена бабка задняя. На столе поперечном установлена колонна. Привод поворота бабки шлифовальной установлен на подвижную каретку колонны (ось Y), приводной вал которого поворачивается вокруг вертикальной оси (ось В). Станок оснащен системой отсоса аэрозолей из рабочей зоны станка. Система термостабилизации станка включает систему охлаждения для мотор-шпинделя и СОЖ.
