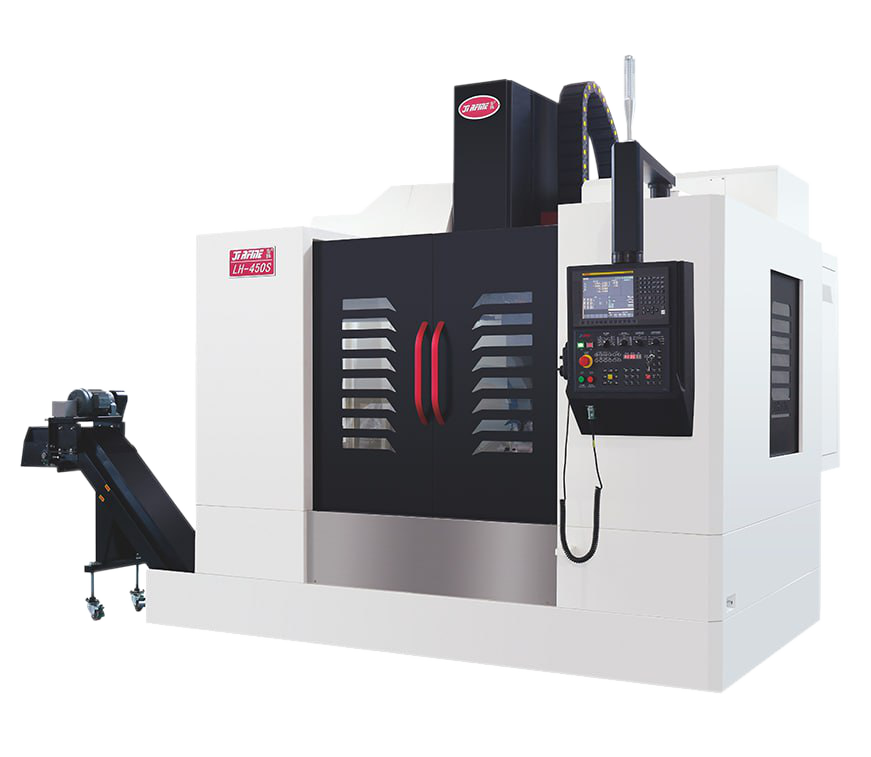

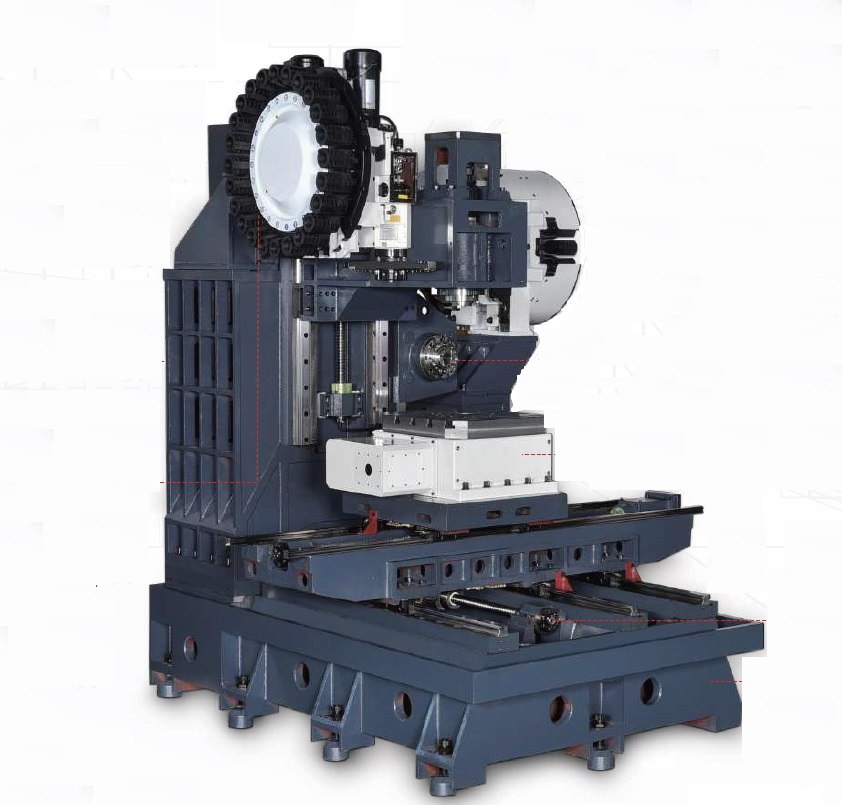

Вертикальный и горизонтальный двухшпиндельный обрабатывающий центр
|
Модель |
LH-450S |
|
|
Перемещения |
Вертикальная форма |
Горизонтальная форма |
|
Перемещение по оси X, мм |
1100 |
800 |
|
Перемещение по оси Y, мм |
700 |
600 |
|
Перемещение по оси Z, мм |
510 |
700 |
|
Размер рабочего стола (Д x Ш), мм |
450x450 (LH450S) |
|
|
500x500 (LH500S) |
||
|
Т-образный паз (размер x количество пазов x пространство), мм |
14x5x100 (LH450S) |
|
|
18x5x100 (LH500S) |
||
|
Максимальная грузоподъемность, кг |
350 (LH450S) |
|
|
700 (LH500S) |
||
|
Конус/скорость шпинделя, об/мин |
BT40 / 12 000 Прямой привод (вертикальный) |
|
|
BT40 / 12 000 Прямой привод (горизонтальный) |
||
|
Расстояние от переднего конца вертикального шпинделя до поверхности рабочего стола, мм |
90-600 |
|
|
Расстояние от переднего конца горизонтального шпинделя до поверхности рабочего стола, мм |
350-1050 |
|
|
Расстояние от центра горизонтального шпинделя до стола, мм |
60-660 |
|
|
Высокая скорость осей X/Y/Z, м/мин |
36/36/36 |
|
|
Скорость подачи по осям X/Y/Z, мм/мин |
1-1000 |
|
|
Точность позиционирования (X/Y/Z), мм |
0,008/0,007/0,007 |
|
|
Повторяемость (X/Y/Z), мм |
0,005/0,004/0,004 |
|
|
Общая мощность, кВА |
20 |
|
|
Габариты, мм |
4400х3265х3050 |
|
