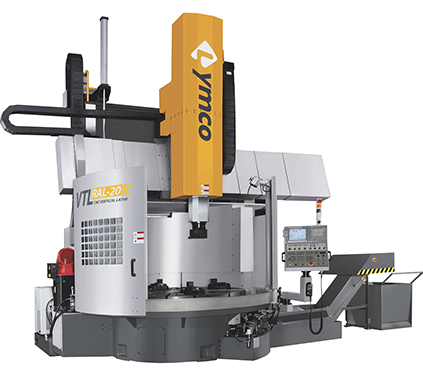

Токарно-карусельные cтанки Серии RAL
Токарно-карусельные станки серии RAL предназначены для выполнения общих токарных работ разного уровня. Станки оснащены восьмиугольным ползуном и гидростатическим рабочим столом. Поперечина перемещается в 5 позициях и имеет независимые гидравлические фиксирующие блоки. Модели RAL-16 и RAL-20 имеют наклонную станину (15°).
Под специальный заказ может быть добавлена С-ось. Возможность одновременного установления функций фрезеровки, сверления и расточки значительно уменьшает время финальной обработки детали.
|
Модель |
RAL-12 |
RAL-16 |
RAL-20 |
RAL-25 |
|
Диаметр рабочего стола, мм |
Ø 1250 |
Ø 1600 |
Ø 2000 |
Ø 2500 |
|
Макс. диаметр обработки, мм |
Ø 1500 |
Ø 1900 |
Ø 2400 |
Ø 2900 |
|
Макс. диаметр качения, мм |
Ø 1600 |
Ø 2000 |
Ø 2500 |
Ø 3000 |
|
Макс. высота обработки, мм |
1250 |
1600 |
1600 |
1800 |
|
Макс. нагрузка на стол, кг |
6000 |
10000 |
13000 |
18000 |
|
Число оборотов шпинделя, об/мин |
1~300 |
1~250 |
1~200 |
1~160 |
|
Maкс. крутящий момент шпинделя, Нм |
10655 |
18790 |
23270 |
23270 |
|
Поперечное перемещение по оси X, мм |
-200~ +950 |
-200~ +1,125 |
-200~ +1,380 |
-250~ +1,650 |
|
Вертикальный ход ползуна по оси Z, мм |
900 |
1000 |
1000 |
1200 |
|
Вертикальный ход траверсы по оси W, мм |
800 |
800 |
800 |
800 |
|
Выдвижной шпиндель c осью C |
RAL-12M |
RAL-16M |
RAL-20M |
RAL-25M |
|
Число оборотов шпинделя, об/мин |
24~2400 |
50~2250 |
50~2250 |
50~2250 |
|
Maкс. крутящий момент шпинделя, Нм |
196 |
196 |
196 |
196 |
|
Перемещения по оси X, мм/мин |
12 |
12 |
12 |
12 |
|
Перемещения по оси Z, мм/мин |
10 |
10 |
10 |
10 |
|
Двигатель шпинделя, кВт |
7,5/11 |
11/15 |
11/15 |
15/18,5 |
