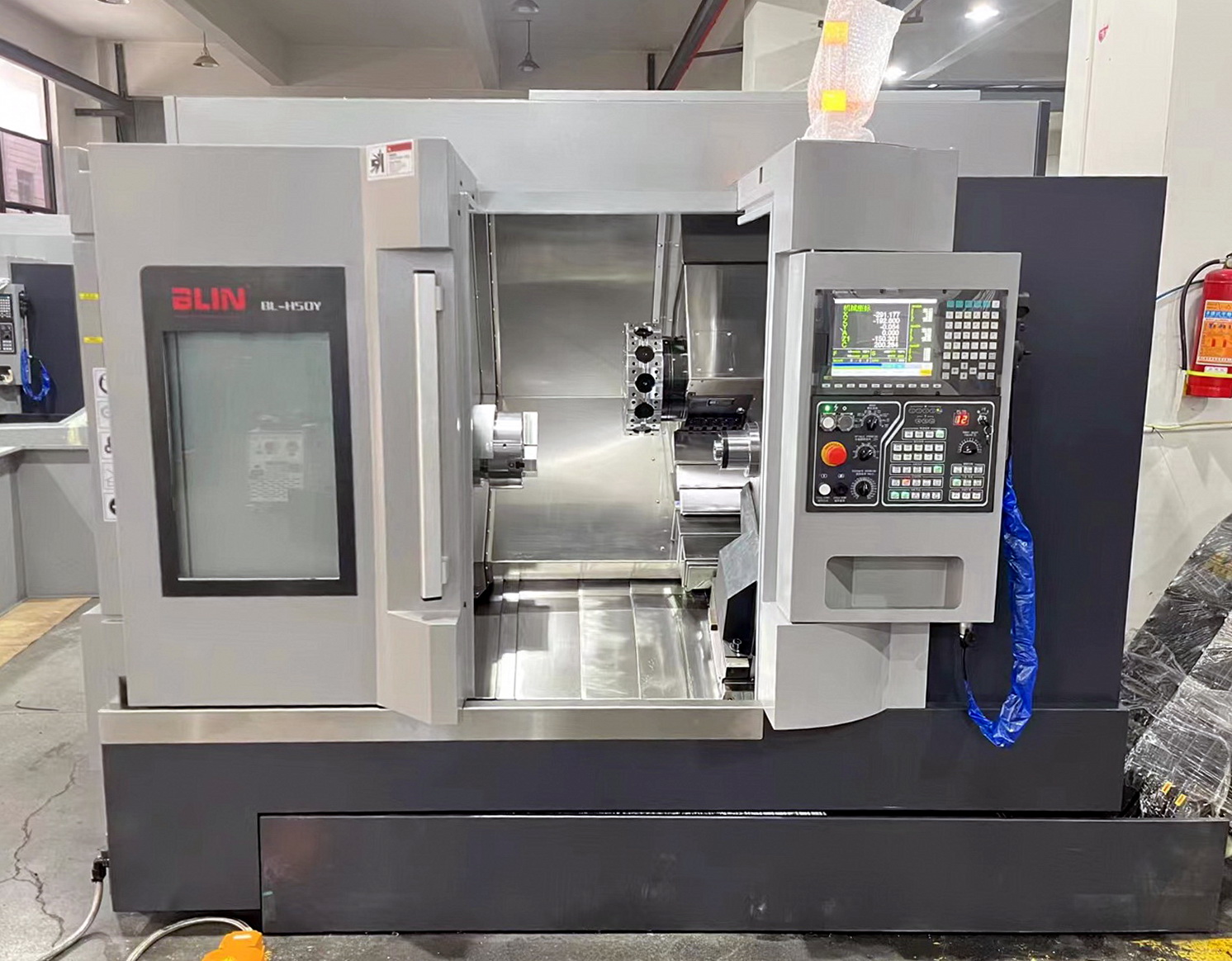

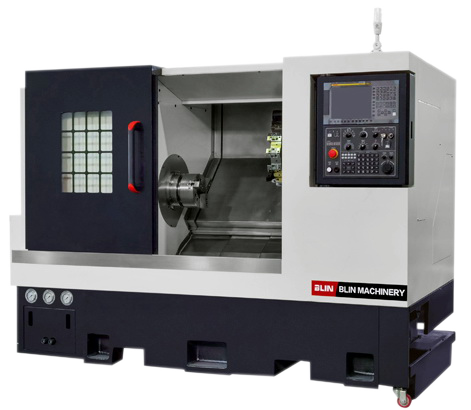

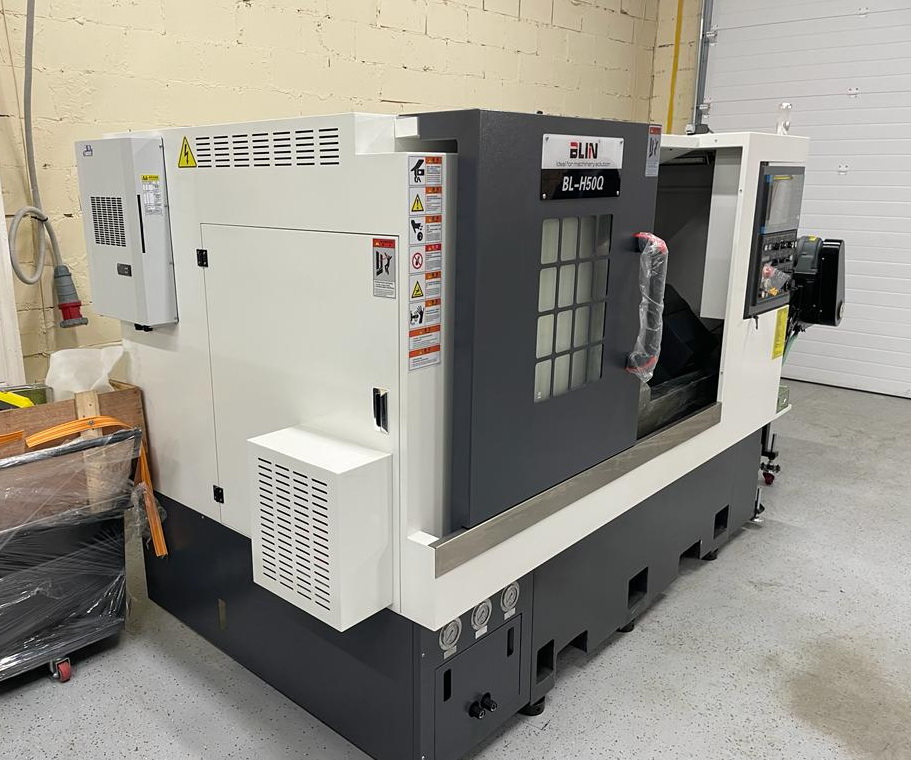

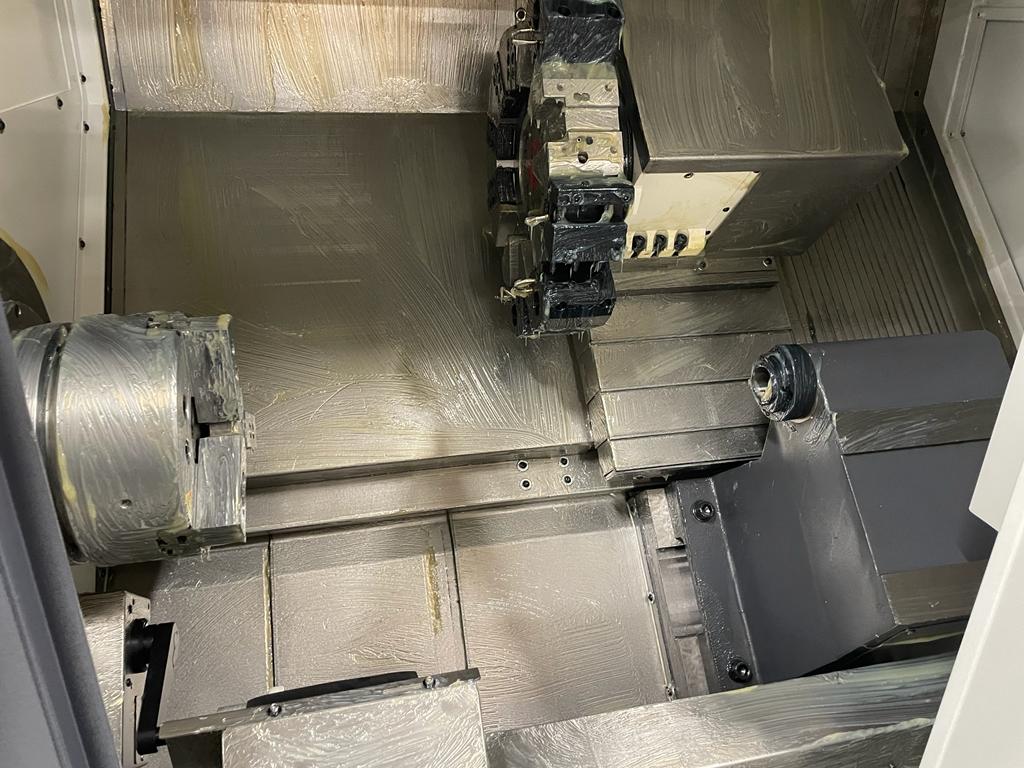

Горизонтальный токарный станок серии BL-H50Q/M/Y
|
Модель |
BL-H50Q |
BL-H50М |
BL-H50Y |
|
Максимальный диаметр вращения, мм |
Ø500 |
Ø500 |
Ø650 |
|
Максимальный диаметр обработки, мм |
Ø400 |
Ø320 |
Ø350 |
|
Максимальный диаметр прутка, мм |
Ø51 |
Ø51 |
Ø51 |
|
Максимальная длина точения, мм |
500 |
450 |
500 |
|
Размер патрона шпинделя, дюйм |
8"/10" |
8"/10" |
8" |
|
Торец шпинделя |
A2-6 |
A2-6 |
A2-6 |
|
Скорость вращения шпинделя, об/мин |
4000 |
4000 |
4200 |
|
Мощность главного двигателя, кВт |
11 |
11 |
11/15 (FANUC) |
|
Передаточное отношение двигателя шпинделя |
1:1,25 |
1:1,5 |
- |
|
Диаметр сквозного отверстия шпинделя, мм |
Ø62 |
Ø62 |
Ø65 |
|
Точность деления осей CS, град. |
- |
0,001° |
0,001° |
|
Тип линейных направляющих осей X/Z |
РОЛИКОВЫЙ тип |
РОЛИКОВЫЙ тип |
РОЛИКОВЫЙ тип |
|
Перемещение по оси X, мм |
225 |
225 |
210 |
|
Перемещение по оси Y, мм |
- |
- |
±50 |
|
Перемещение по оси Z, мм |
500 |
500 |
600 |
|
Скорость быстрого перемещения по оси X/Z, м/мин |
30 |
30 |
24 |
|
Скорость быстрого перемещения по оси Y, м/мин |
- |
- |
15 |
|
Тип револьверной головки |
ВОТ |
BMT55 |
BMT55 |
|
Вместимость револьверной головки, шт |
12 |
12 |
12 |
|
Скорость вращения приводного инструмента, об/мин |
- |
5000 |
4000 |
|
Мощность приводного инструмента, кВт |
- |
2,7 |
2,0 |
|
Размер токарного инструмента, мм |
25×25 |
25×25 |
25×25 |
|
Размер расточного инструмента, мм |
Ø32 |
Ø40 |
Ø40 |
|
Ход корпуса задней бабки, мм |
450 |
450 |
500 |
|
Конус задней бабки |
MT5 |
MT5 |
MT5 |
|
Точность позиционирования по оси X/Z, мм |
≤0,006 |
≤0,006 |
0,007/0,008 |
|
Точность позиционирования по оси Y, мм |
- |
- |
0,008 |
|
Точность позиционирования повтора X/Z, мм |
≤0,005 |
≤0,005 |
0,003/0,004 |
|
Точность позиционирования повтора Y, мм |
- |
- |
0,004 |
|
Площадь и высота станка, мм |
2500×1500×1700 |
2500×1500×1700 |
- |
|
Вес станка, кг |
3800 |
4000 |
4100 |
|
Система ЧПУ |
FANUC/SIEMENS |
FANUC/SIEMENS |
FANUC/SIEMENS |
