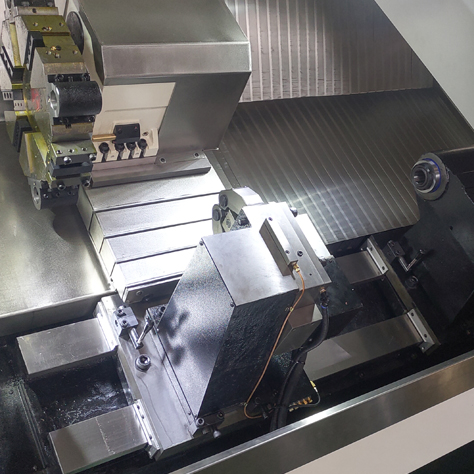

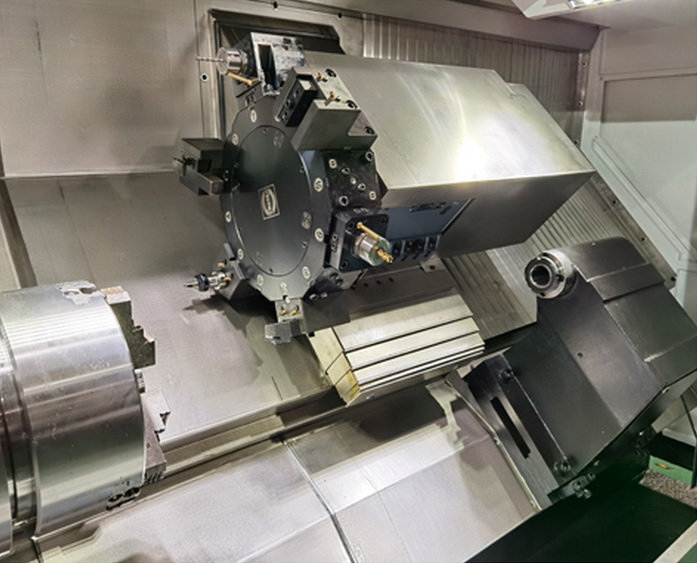

Горизонтальный токарный станок серии BL-H65/M/Y
|
Модель |
BL-H65 |
BL-H65М |
BL-H65Y |
|
Максимальный диаметр вращения, мм |
Ø650 |
Ø650 |
Ø650 |
|
Максимальный диаметр обработки, мм |
Ø600 |
Ø400 |
Ø300 |
|
Максимальный диаметр прутка, мм |
Ø74 |
Ø74 |
Ø74 |
|
Максимальная длина точения, мм |
1000/1500/2000/3000 |
1000/1500/2000/3000 |
1000/1500/2000 |
|
Размер патрона шпинделя, дюйм |
10" |
10" |
10" |
|
Торец шпинделя |
A2-8 |
A2-8 |
A2-8 |
|
Скорость вращения шпинделя, об/мин |
2500 |
2500 |
2500 |
|
Мощность главного двигателя, кВт |
15/18,5 |
15/18,5 |
15/18,5 |
|
Передаточное отношение двигателя шпинделя |
1:2 |
1:2 |
1:2 |
|
Диаметр сквозного отверстия шпинделя, мм |
Ø92 |
Ø92 |
Ø92 |
|
Точность деления осей CS, град. |
- |
0,001° |
0,001° |
|
Ширина линейной направляющей осей X/Y/Z, мм |
45/-/55 (РОЛИКОВЫЙ тип) |
45/-/55 (РОЛИКОВЫЙ тип) |
45/45/55 (РОЛИКОВЫЙ тип) |
|
Перемещение по оси X, мм |
320 |
300 |
210 |
|
Перемещение по оси Y, мм |
- |
- |
±50 |
|
Перемещение по оси Z, мм |
1000/1500/2000/3000 |
1000/1500/2000/3000 |
1000/1500/2000 |
|
Скорость быстрого перемещения по оси X, м/мин |
20 |
20 |
20/30/30 |
|
Скорость быстрого перемещения по оси Y, м/мин |
- |
- |
15 |
|
Скорость быстрого перемещения по оси Z, м/мин |
20/20/16/16 |
20/20/16/16 |
20 |
|
Тип револьверной головки |
ВОТ |
BMT65 |
BMT65 |
|
Вместимость револьверной головки, шт |
12 |
12 |
12 |
|
Скорость вращения приводного инструмента, об/мин |
- |
4000 |
4000 |
|
Мощность приводного инструмента, кВт |
- |
5,5 |
5,5 |
|
Размер токарного инструмента, мм |
32×32 |
25×25 |
25×25 |
|
Размер расточного инструмента, мм |
Ø50 |
Ø40 |
Ø40 |
|
Ход корпуса задней бабки, мм |
850/1400/1900/2900 |
850/1400/1900/2900 |
850/1400/1900 |
|
Конус задней бабки |
MT6 |
MT6 |
MT6 |
|
Точность позиционирования по оси X, мм |
±0,005 |
±0,005 |
±0,005 |
|
Точность позиционирования по оси Y, мм |
- |
- |
±0,005 |
|
Точность позиционирования по оси Z, мм |
±0,005/±0,008/ ±0,009/±0,011 |
±0,005/±0,008/ ±0,009/±0,011 |
±0,005/±0,008/±0,009 |
|
Точность позиционирования повтора X, мм |
±0,003/±0,003/ ±0,005/±0,005 |
±0,003/±0,003/ ±0,005/±0,005 |
±0,003 |
|
Точность позиционирования повтора Y, мм |
- |
- |
±0,003 |
|
Точность позиционирования повтора Z, мм |
±0,003/±0,005/ ±0,006/±0,008 |
±0,003/±0,005/ ±0,006/±0,008 |
±0,003/±0,005/±0,006 |
|
Площадь и высота станка, мм |
1м:3400×1800×2100 1,5м:4200×2100×2100 2м:4800×2100×2100 3м:5600×2100×2100 |
1м:3400×1800×2100 1,5м:4200×2100×2100 2м:4800×2100×2100 3м:5600×2100×2100 |
1м:3400×1800×2100 1,5м:4200×2100×2100 2м:4800×2100×2100 |
|
Вес станка, кг |
7000/7800/8500/10000 |
7100/7900/8600/10100 |
7500/8800/10000 |
|
Система ЧПУ |
FANUC/SIEMENS |
FANUC/SIEMENS |
FANUC/SIEMENS |
