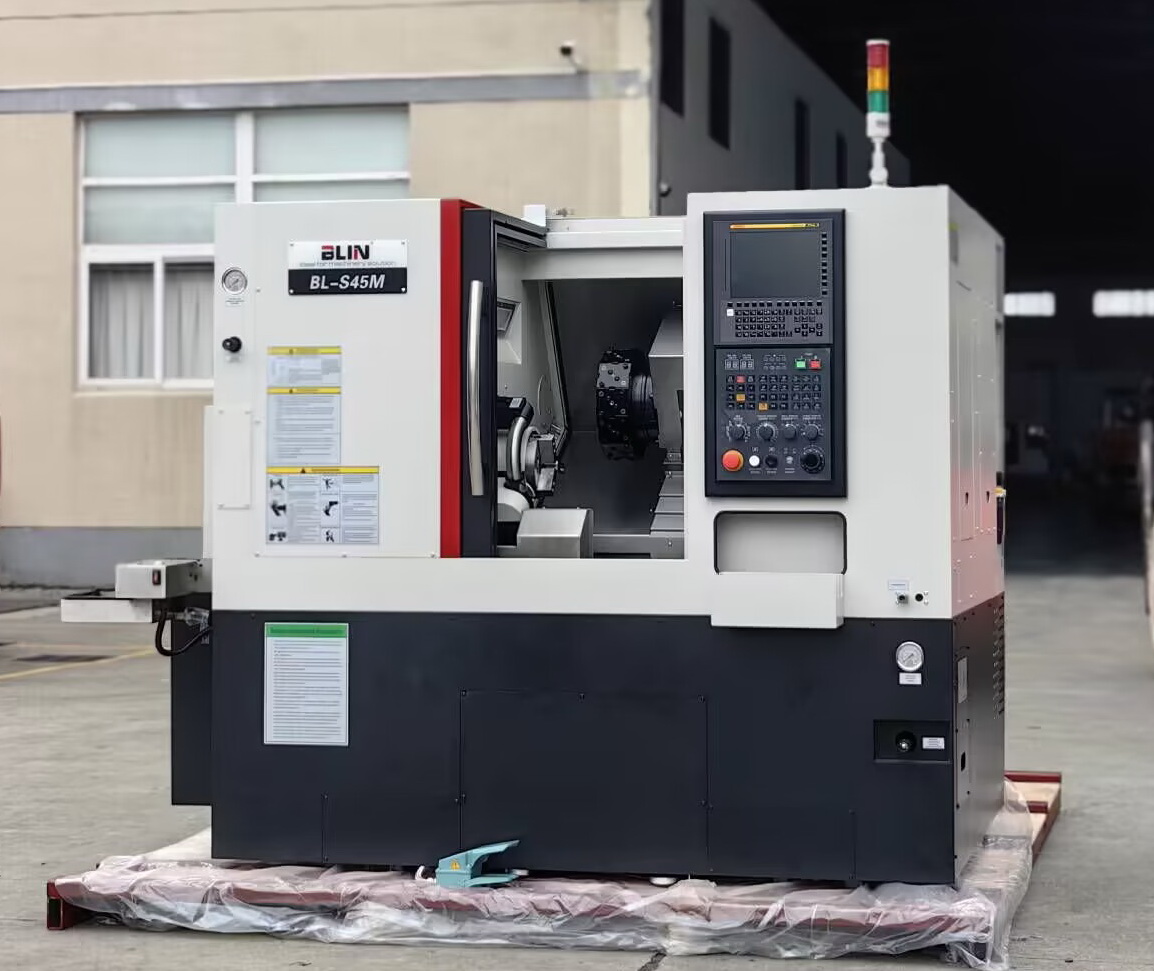

Горизонтальный токарный станок серии BL-S45M/LM
|
Модель |
BL-S45M |
BL-S45LM |
|
Максимальный диаметр вращения, мм |
Ø450 |
Ø540 |
|
Максимальный диаметр обработки, мм |
Ø300 |
Ø300 |
|
Максимальный диаметр прутка, мм |
Ø44 |
Ø44 |
|
Максимальная длина точения, мм |
220 |
400 |
|
Размер патрона шпинделя, дюйм |
6" |
6" |
|
Торец шпинделя |
А2-5 |
А2-5 |
|
Скорость вращения шпинделя, об/мин |
4500 |
4500 |
|
Мощность главного двигателя, кВт |
7,5/11 |
7,5/11 |
|
Диаметр сквозного отверстия шпинделя, мм |
Ø56 |
Ø56 |
|
Перемещение по осям X/Z, мм |
150+10/300 |
150+10/520 |
|
Быстрое перемещение X/Z, м/мин |
20/24 |
20/24 |
|

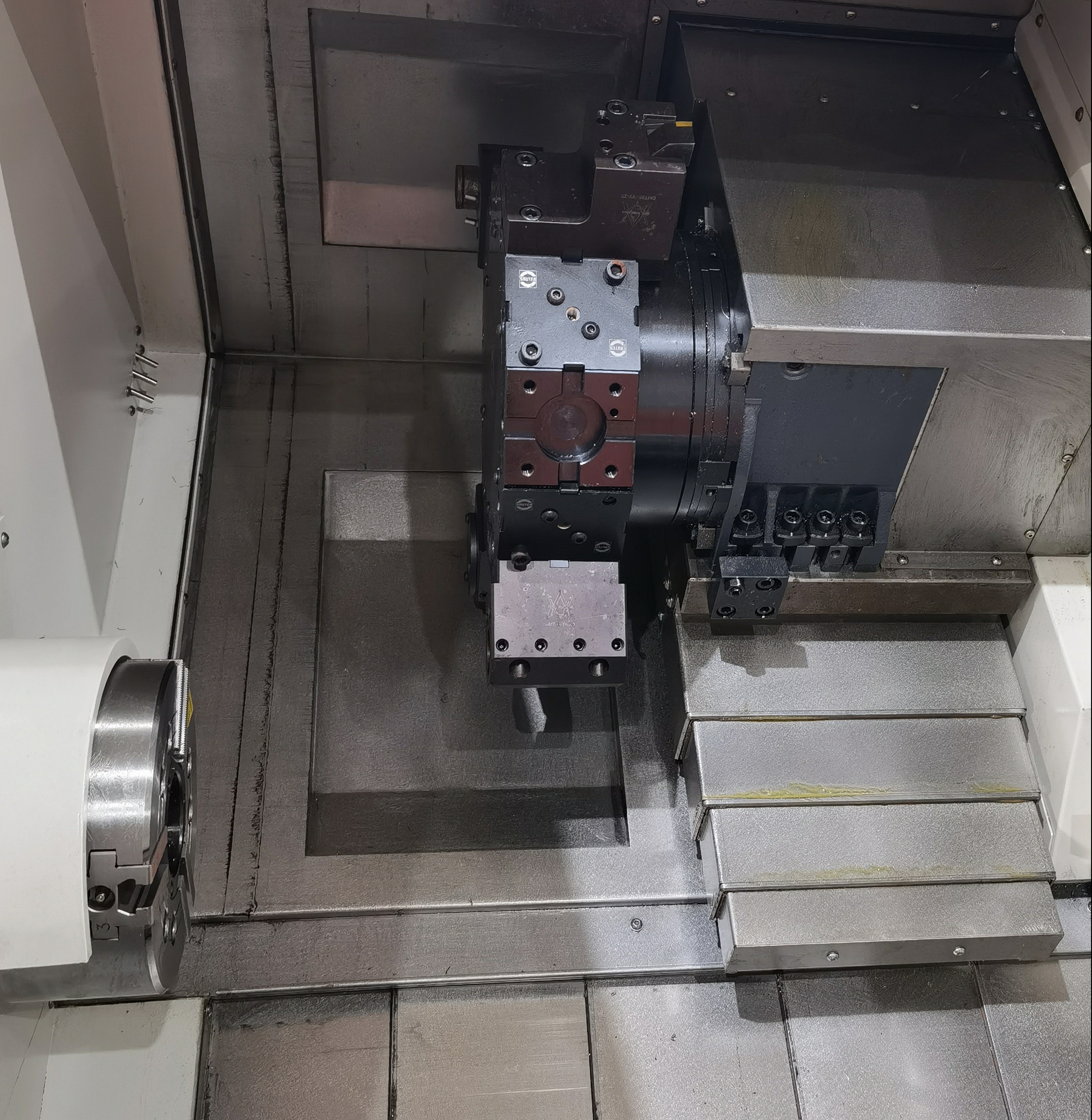

Тип револьверной головки |
ВМТ45 |
ВМТ45 |
|
Вместимость револьверной головки, шт |
12 |
12 |
|
Скорость вращения приводного инструмента, об/мин |
4000 |
4000 |
|
Размер токарного инструмента, мм |
25х25 |
25х25 |
|
Размер расточного инструмента, мм |
Ø32 |
Ø32 |
|
Задняя бабка |
Нет |
Нет |
|
Точность позиционирования, мм |
±0,003 |
±0,003 |
|
Точность повторного позиционирования, мм |
±0,002 |
±0,002 |
|
Площадь и высота станка (конвейер сзади), мм |
2100×1650/2780×1670 (без учета/с учетом конвейера для стружки) |
3000/4170×1820×1820 (без учета/с учетом конвейера стружки) |
|
Вес станка, кг |
3000 |
3500 |
|
Система ЧПУ |
FANUC/SYNTEC/SIEMENS |
FANUC/SYNTEC/SIEMENS |
