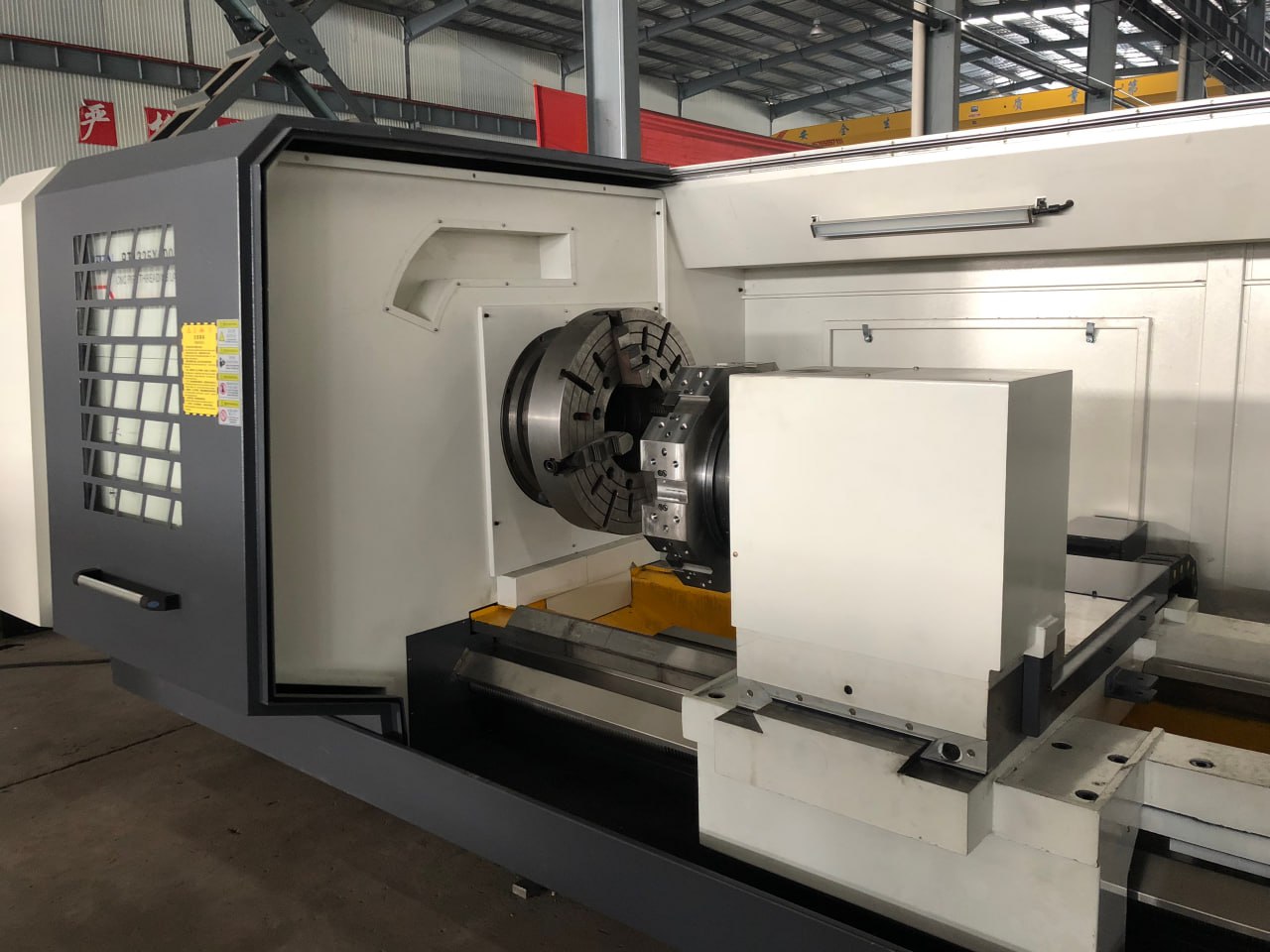

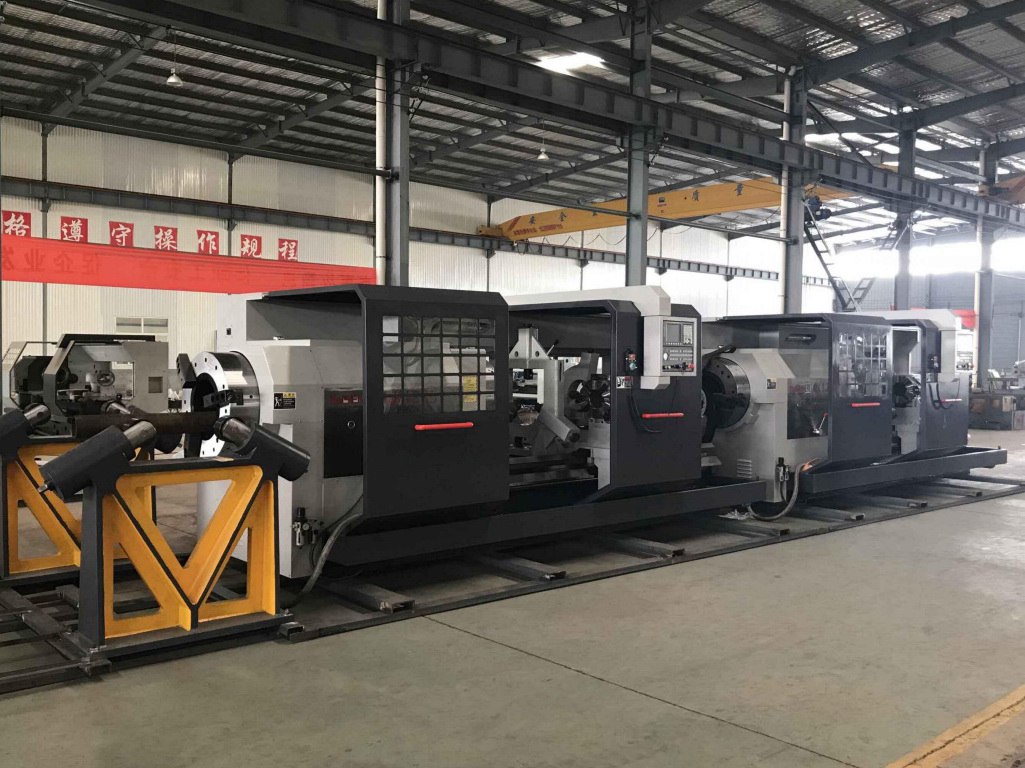

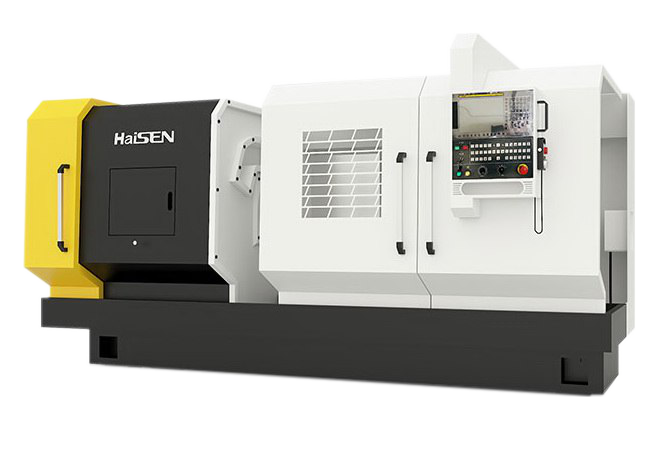

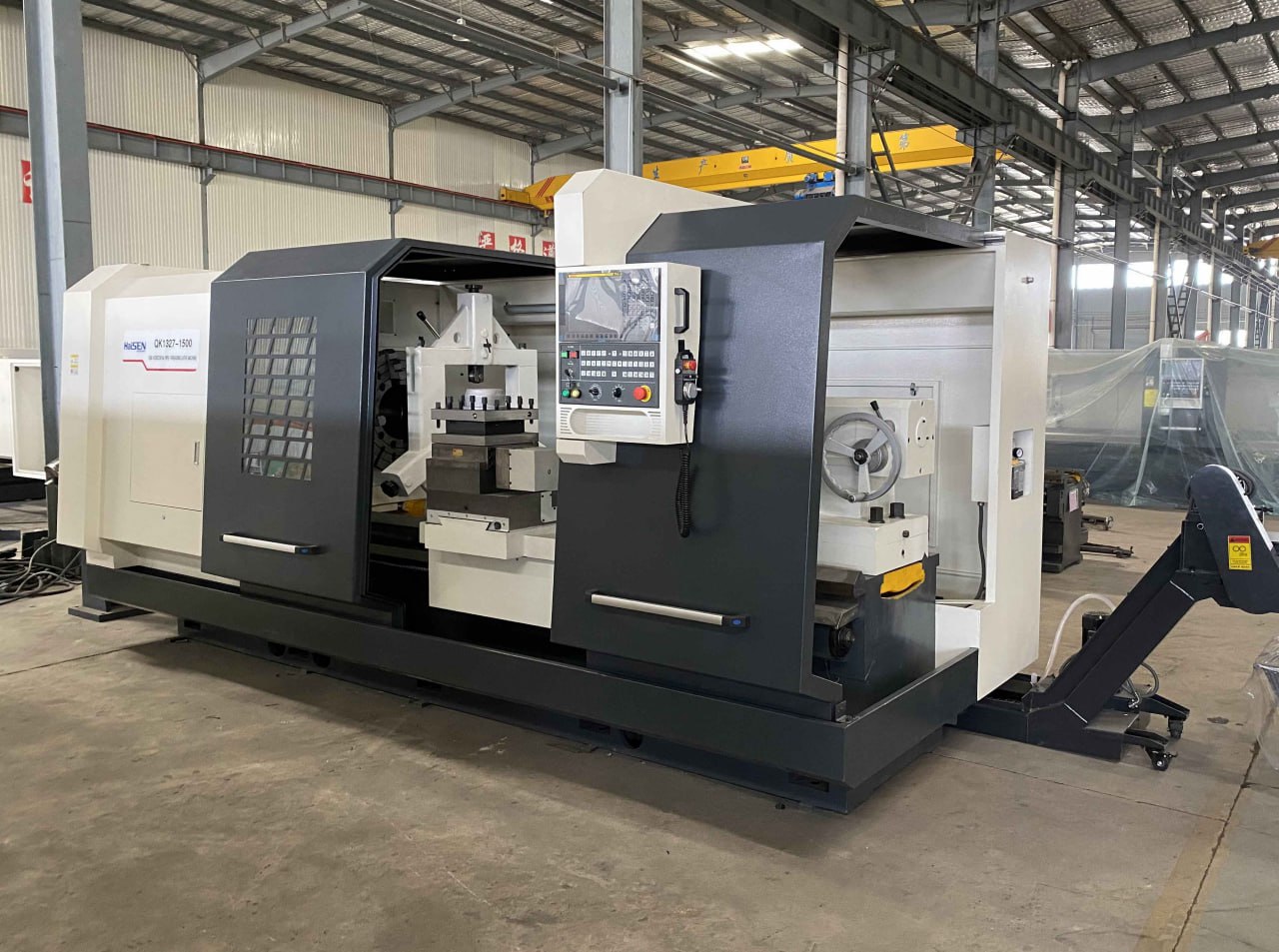

Трубонарезные станки с ЧПУ серии QK
|
Модель |
QK1313 |
QK1319 |
QK1322 |
|
Максимальный диаметр над станиной, мм |
Ø630 |
Ø630 |
Ø670 |
|
Максимальный диаметр над суппортом, мм |
Ø330 |
Ø330 |
Ø370 |
|
Макс. расстояние между центрами, мм |
1000/1500/3000/4000/5000/6000/7000/8000/9000/10000/11000/12000 |
||
|
Модель и диаметр патрона |
3-х кулачковый ручной патрон K11-380 |
3-х кулачковый ручной патрон K11-380 |
3-х кулачковый ручной патрон K11-500 |
|
Ширина станины, мм |
500 |
500 |
500 |
|
Диаметр отверстия шпинделя, мм |
Ø135 |
Ø200 |
Ø225 |
|
Диапазон зажима, мм |
30-126 |
50-193 |
70-220 |
|
Мощность главного двигателя, кВт |
11 |
11 |
11 |
|
Изменение скорости вращения шпинделя, об/мин |
0-130 130-800 |
25-120 100-500 |
25-120 100-500 |
|
Точность позиционирования, мм |
0,02 |
0,02 |
0,02 |
|
Точность повторения позиционирования, мм |
0,01 |
0,01 |
0,01 |
|
Размер резцедержателя, мм |
240х240 |
240х240 |
240х240 |
|
Размер сечения блока, мм |
32х32 |
32х32 |
32х32 |
|
Максимальная нагрузка заготовки, кг |
3000 |
3000 |
3000 |
|
Диапазон зажимки в люнете, мм |
170-320 |
170-320 |
170-320 |
|
Диапазон подвижного люнета, мм |
20-130 |
20-130 |
20-130 |
|
Диаметр пиноли задней бабки, мм |
Ø100 |
Ø100 |
Ø100 |
|
Ход пиноли задней бабки, мм |
250 |
250 |
250 |
|
Конус задней бабки |
MT5 |
MT5 |
MT5 |
|
Система ЧПУ |
FANUC/SIEMENS |
FANUC/SIEMENS |
FANUC/SIEMENS |
|
Модель |
QK1325 |

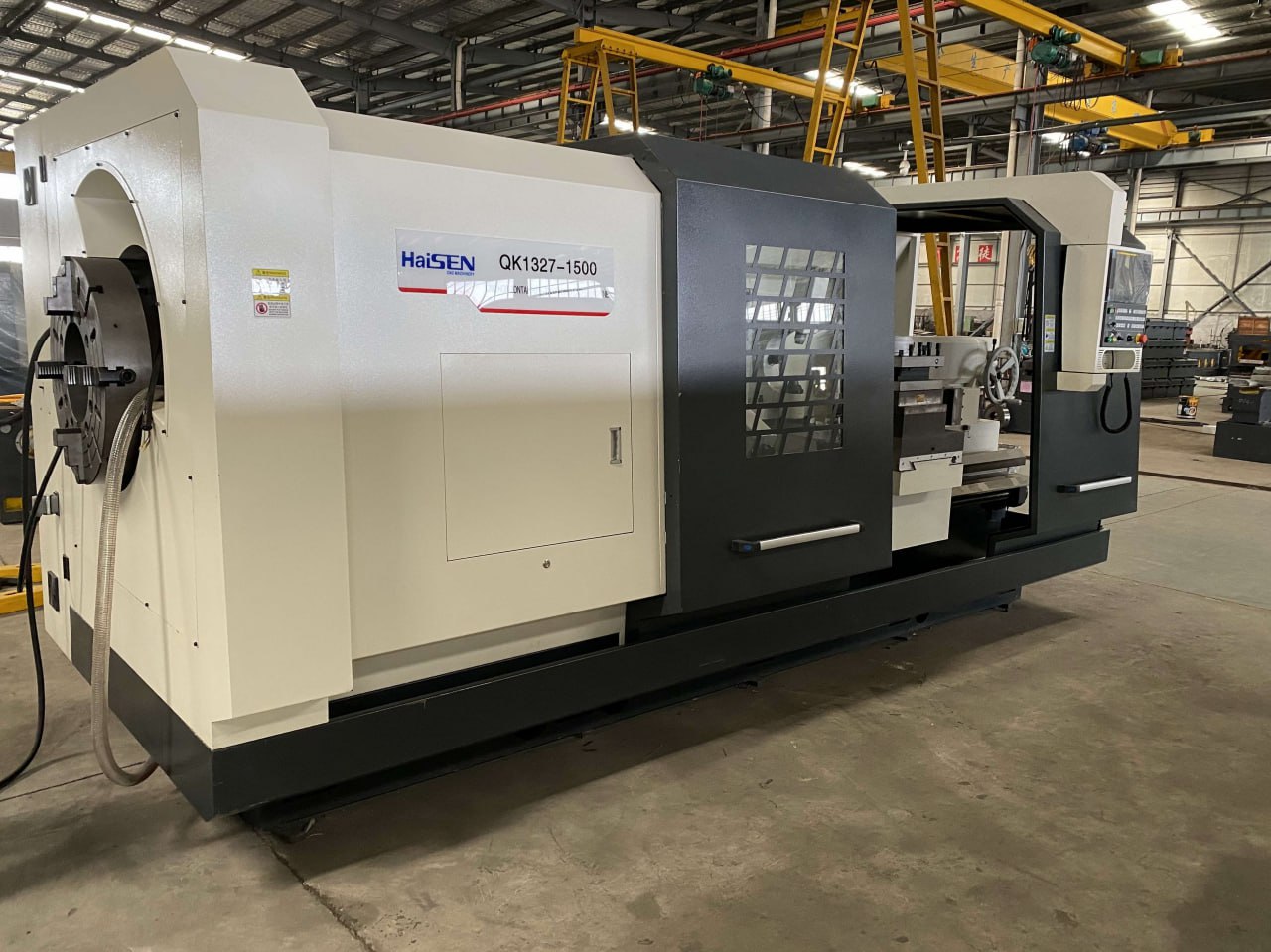

QK1327 |
QK1330 |
|
Максимальный диаметр над станиной, мм |
Ø800 |
Ø800 |
Ø1000 |
|
Максимальный диаметр над суппортом, мм |
Ø540 |
Ø610 |
Ø610 |
|
Макс. расстояние между центрами, мм |
1500/3000/4000/5000/6000/7000/8000/9000/10000/11000/12000 |
||
|
Модель и диаметр патрона |
4-х кулачковый ручной патрон K72-630 |
4-х кулачковый ручной патрон K72-780 |
4-х кулачковый ручной патрон K72-780 |
|
Ширина станины, мм |
550/600 |
700 |
700 |
|
Диаметр отверстия шпинделя, мм |
Ø255 |
Ø280 |
Ø305 |
|
Диапазон зажима, мм |
90-250 |
130-270 |
130-290 |
|
Мощность главного двигателя, кВт |
11/15 |
22 |
22 |
|
Изменение скорости вращения шпинделя, об/мин |
15-100 100-350 |
20-100 100-300 |
20-100 100-300 |
|
Точность позиционирования, мм |
0,02 |
0,02 |
0,02 |
|
Точность повторения позиционирования, мм |
0,01 |
0,01 |
0,01 |
|
Размер резцедержателя, мм |
240х240 |
300х300 |
300х300 |
|
Размер сечения блока, мм |
32х32 |
40х40 |
40х40 |
|
Максимальная нагрузка заготовки, кг |
4000 |
8000 |
8000 |
|
Диапазон зажимки в люнете, мм |
170-320 |
180-400 |
180-400 |
|
Диапазон подвижного люнета, мм |
20-130 |
50-210 |
50-210 |
|
Диаметр пиноли задней бабки, мм |
Ø100 |
Ø100 |
Ø100 |
|
Ход пиноли задней бабки, мм |
250 |
300 |
300 |
|
Конус задней бабки |
MT5 |
MT6 |
MT6 |
|
Система ЧПУ |
FANUC/SIEMENS |
FANUC/SIEMENS |
FANUC/SIEMENS |
|
Модель |
QK1332 |
QK1335 |
QK1343 |
|
Максимальный диаметр над станиной, мм |
Ø1000 |
Ø1000 |
Ø1000 |
|
Максимальный диаметр над суппортом, мм |
Ø610 |
Ø610 |
Ø610 |
|
Макс. расстояние между центрами, мм |
1500/3000/4000/5000/6000/7000/8000/9000/10000/11000/12000 |
||
|
Модель и диаметр патрона |
4-х кулачковый ручной патрон K72-780 |
4-х кулачковый электрический патрон K66-780 |
4-х кулачковый электрический патрон K66-1000 |
|
Ширина станины, мм |
755 |
755 |
755 |
|
Диаметр отверстия шпинделя, мм |
Ø320 |
Ø360 |
Ø440 |
|
Диапазон зажима, мм |
140-310 |
150-350 |
260-430 |
|
Мощность главного двигателя, кВт |
22 |
22 |
30 |
|
Изменение скорости вращения шпинделя, об/мин |
20-100 100-300 |
30-130 65-260 |
23-120 65-258 |
|
Точность позиционирования, мм |
0,02 |
0,02 |
0,02 |
|
Точность повторения позиционирования, мм |
0,01 |
0,01 |
0,01 |
|
Размер резцедержателя, мм |
300х300 |
300х300 |
300х300 |
|
Размер сечения блока, мм |
40х40 |
40х40 |
40х40 |
|
Максимальная нагрузка заготовки, кг |
8000 |
8000 |
8000 |
|
Диапазон зажимки в люнете, мм |
180-400 |
250-450 |
250-450 |
|
Диапазон подвижного люнета, мм |
50-210 |
200-310 |
200-310 |
|
Диаметр пиноли задней бабки, мм |
Ø160 |
Ø160 |
Ø160 |
|
Ход пиноли задней бабки, мм |
300 |
300 |
300 |
|
Конус задней бабки |
MT6 |
MT6 |
MT6 |
|
Система ЧПУ |
FANUC/SIEMENS |
FANUC/SIEMENS |
FANUC/SIEMENS |
