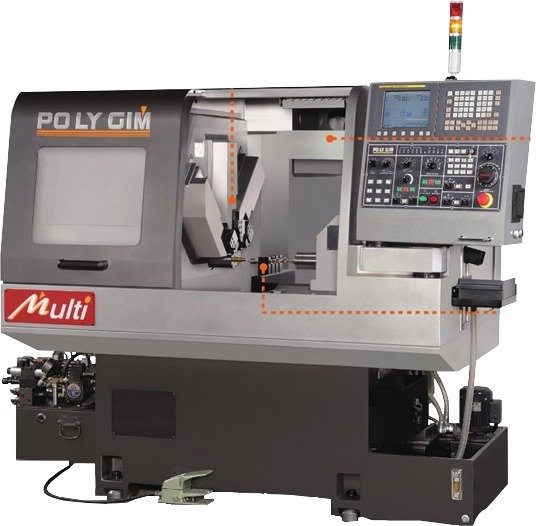

Токарные станки серии T-plus с противошпинделем (опция ось Y)

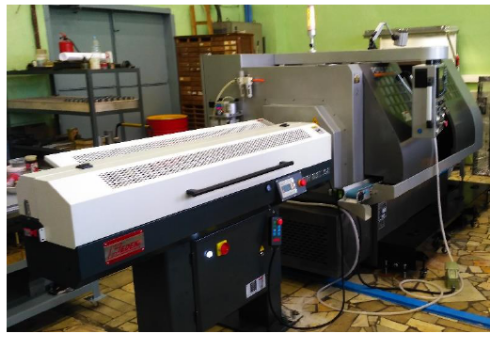

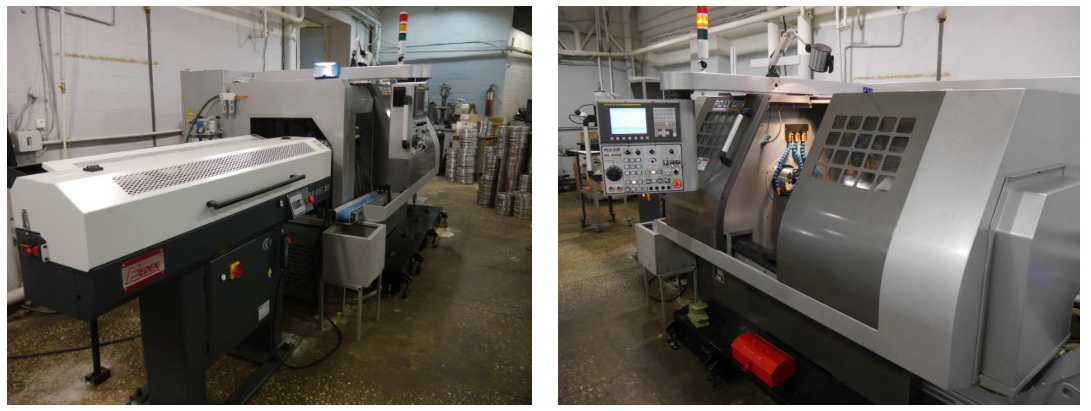

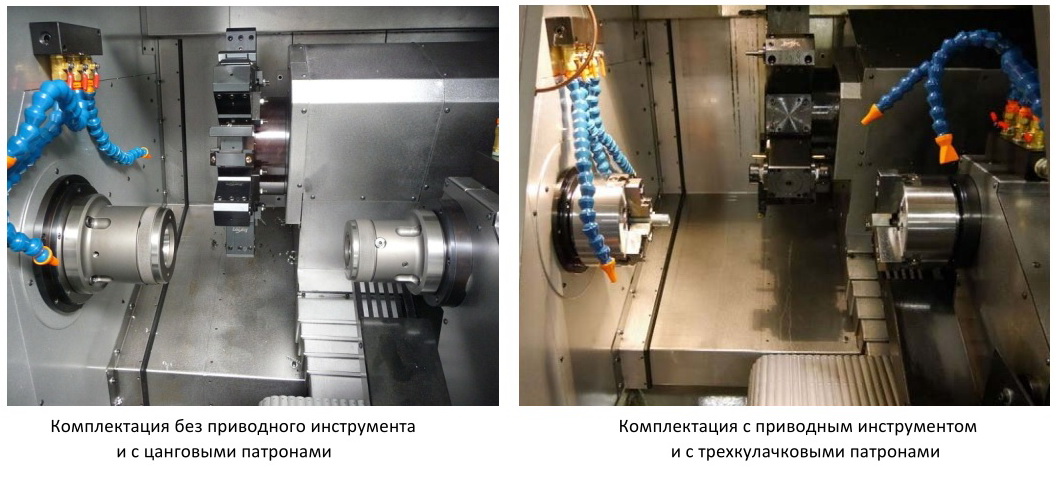

ФОТОГРАФИИ
| Модель |
T-plus 42 |
T-plus 52 |
T-plus 60 |
| Макс. диаметр обработки, мм |
130 |
300 |
350 |
| Макс. диаметр вращения, мм |
350 |
||
| Перемещение по оси Х, мм |
320 / 240 (опция ось Y) |
||
| Перемещение головы по оси Z, мм |
370 |
||
| Перемещение противошпинделя по оси Z, мм |
350мм (42 мод.) / 320мм (52/60 мод.) |
||
| Перемещение по оси Y, мм (опция) |
70 |
||
| Диаметр отверстия в шпинделе, мм |
55 |
60 |
88 |
| Максимальный диаметр прутка ,мм |
42 |
52 |
72/80 опц. |
| Торец шпинделя |
А2-5 |
А2-6 |
А2-6/А2-8 опц. |
| Размер зажимного патрона |
6" |
8" |
10"/12" |
| Мощность двигателя шпинделя, кВт |
7,5/11 |
||
| Частота вращения шпинделя, об/мин. |
100-6000 |
100-4000 |
100-3500 |
| Индексация шпинделя, град. |
5° / 0,001° (опция) |
||
| Диаметр отверстия в противошпинделе, мм |
55/60 (опция) |
||
| Макс. диаметр прутка противошпинделя, мм |
42/52 (опция) |
||
| Торец противошпинделя |
А2-5/А2-6 (опция) |
||
| Зажимной патрон противошпинделя |
6" / 8" |
||
| Двигатель противошпинделя, кВт |
2,2/3,7 (5,5 опция) |
||
| Частота вращения противошпинделя, об/мин. |
100-6000 |
||
| Ускоренное перемещение, м/мин |
18 |
||
| Количество позиций в рев.голове неприводная / приводная |
8/12 |
||
| Мощность двигателя приводной револьверной головы, кВт |
2,2/3.7 |
||
| Тип крепления приводного инструмента |
MIYANO ABX |
||
| Размер токарных державок, мм |
□ 25 /□ 20 прив. инст. |
□ 25 /□ 20 прив. инст. |
□ 25 /□ 20 прив. инст. |
| Размер осевых инструментов, мм |
Ø32 / Ø25 |
||
| Точность позиционирования, мм |
+ 0,005 |
||
| Повторяемость, мм |
+ 0,003 |
||
| Габариты, мм (без струж.конвейера)/ с осью Y |
2570х1890х1840 /3000х2150х2000 |
||
| Масса, кг без оси Y / с осью Y |
4300/4500 |
4400/4600 |
4500/4700 |
