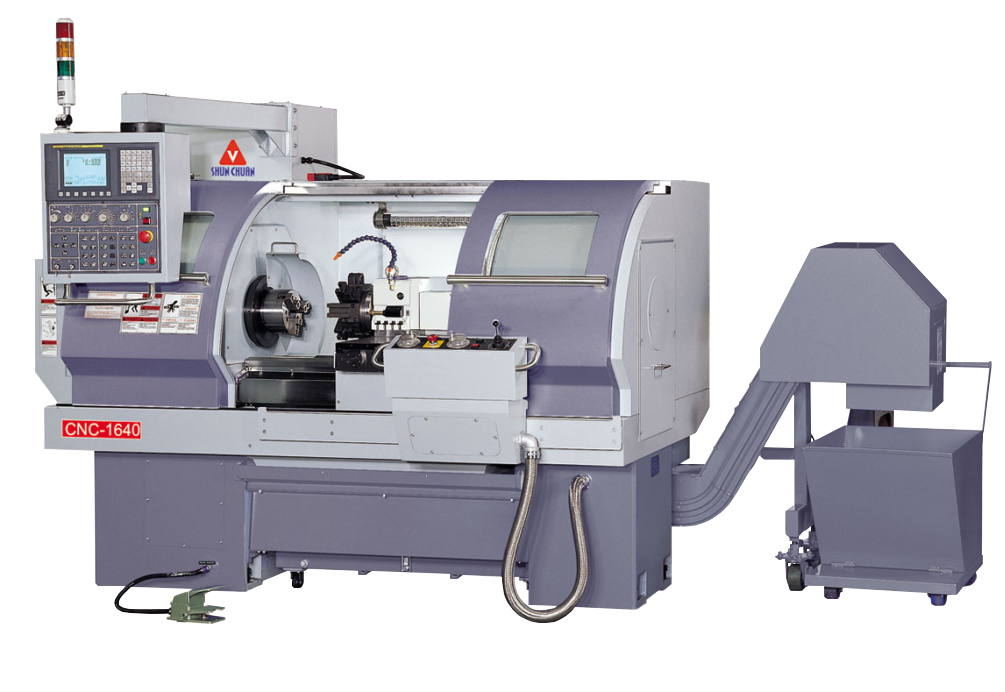

Токарные станки с ЧПУ серии CNC
|
Модель |
CNC-1440 |
CNC-1640 |
CNC-1660 |
|
Наибольший диаметр обработки над станиной |
Ø360 мм |
Ø410 мм |
Ø410 мм |
|
Межцентровое расстояние (ручная задняя бабка) |
910 мм |
910 мм |
1420 мм |
|
Макс. рабочая длина (4-сторонний держатель инструмента) |
700 мм |
700 мм |
1210 мм |
|
Макс. рабочая длина (Гидр. револьверная головка Р8) |
680 мм |
680 мм |
1190 мм |
|
Макс. рабочий диаметр (4-сторонний держатель инструмента) |
Ø170 мм |
Ø220 мм |
|
|
Макс. рабочий диаметр (Гидр. револьверная головка Р8) |
Ø160 мм |
Ø210 мм |
|
|
Ширина станины |
260 мм |
||
|
Торец шпинделя, коническое отверстие |
A2-5, Ø52 мм |
||
|
Диаметр отверстия шпинделя / наиб. диаметр прутка |
Ø46 мм / Ø36 мм |
||
|
Диапазон скоростей шпинделя |
40~5000 об/мин |
||
|
Перемещение по оси Х (4-сторонний держатель инструмента) |
205 мм |
||
|
Перемещение по оси Х (Гидр. револьверная головка Р8) |
167 мм |
178 мм |
|
|
Перемещение по оси Z (4-сторонний держатель инструмента) |
865 мм |
1375 мм |
|
|
Перемещение по оси Z (Гидр. револьверная головка Р8) |
710 мм |
1220 мм |
|
|
Сервопривод перем. тока (ось Х) |
0,75 кВт 3,5 Н·м ~ FANUC β 4 / 4000is |
||
|
Сервопривод перем. тока (ось Z) |
1,2 кВт 7,0 Н·м ~ FANUC β 8 / 3000is |
||
|
Диаметр шарикового винта (ось Х) |
Ø20 мм Р5 С5 |
||
|
Диаметр шарикового винта (ось Z) |
Ø32 мм Р10 С5 |
||
|
Скорость быстрого перемещения (ось Х) |
7,5 м/мин |
||
|
Скорость быстрого перемещения (ось Z) |
10 м/мин |
||
|
Инструментальная станция |
По стандарту: ручной 4-сторонний держатель инструмента |
По заказу: электрическая Н4 или гидравлическая Р8 |
|
|
Размер инструмента для обточки |
20 мм |
||
|
Диаметр расточной штанги |
|
|
20 мм |
|
Диаметр пиноли задней бабки |
Ø58 мм |
||
|
Перемещение пиноли задней бабки |
140 мм |
||
|
Конусность центров |
МТ. № 4 |
||
|
Двигатель основного шпинделя |
По стандарту: 5,5 кВт/7,5 кВт (30 мин расч.). |
||
|
Насос гидравлического масла |
По стандарту: 0,75 кВт (1 л.с.). По заказу: 1,5 кВт (2 л.с.) |
||
|
Насос СОЖ |
1/6 л.с. |
||
|
Бак для СОЖ |
50 литров |
70 литров |
|
|
Масса (без упаковки/с упаковкой) |
2100 / 2600 кг |
2150 / 2650 кг |
2250 / 2750 кг |
|
Длина х Ширина х Высота |
2680х2030х2200 мм |
3190х2030х2200 мм |
|
