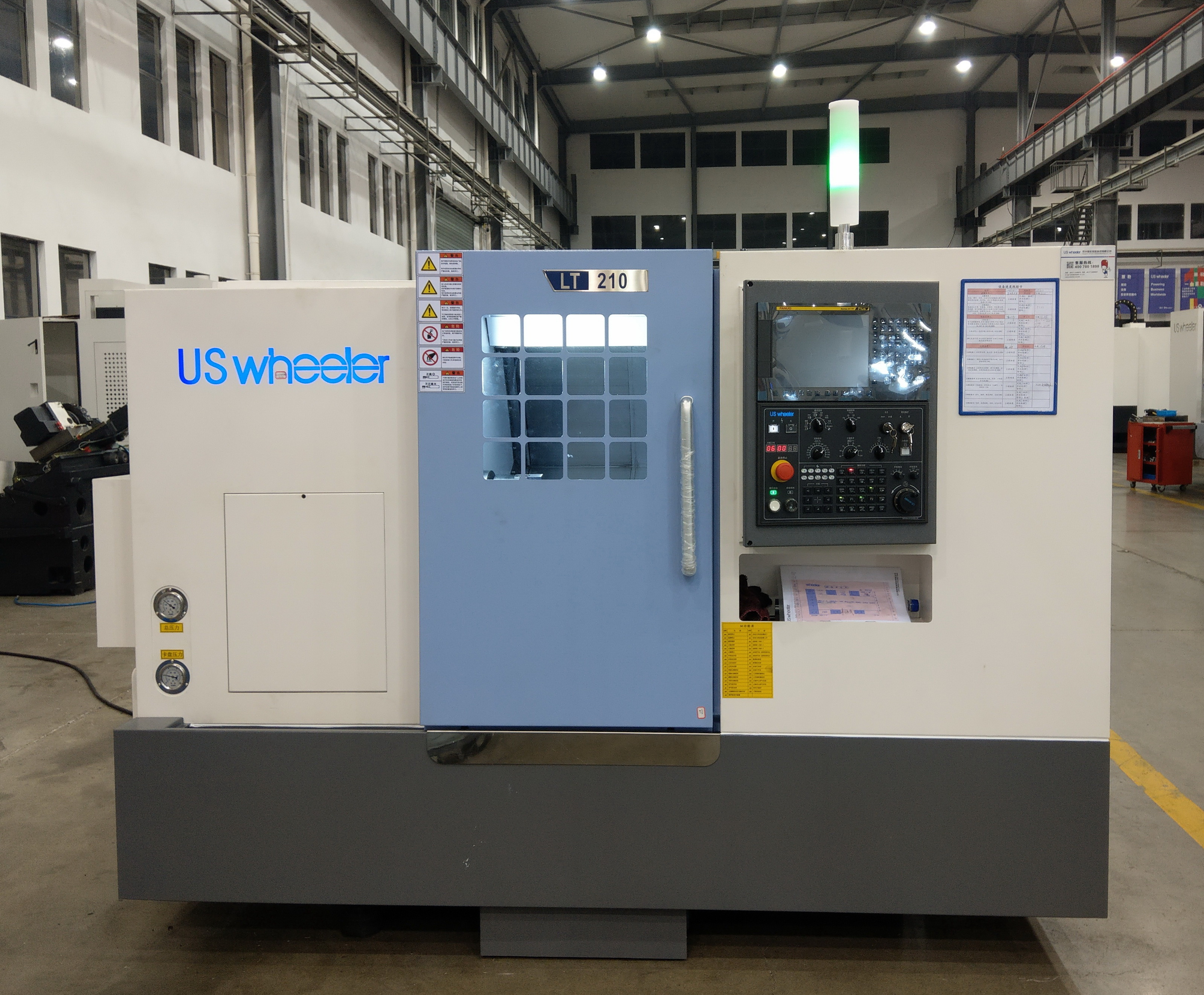

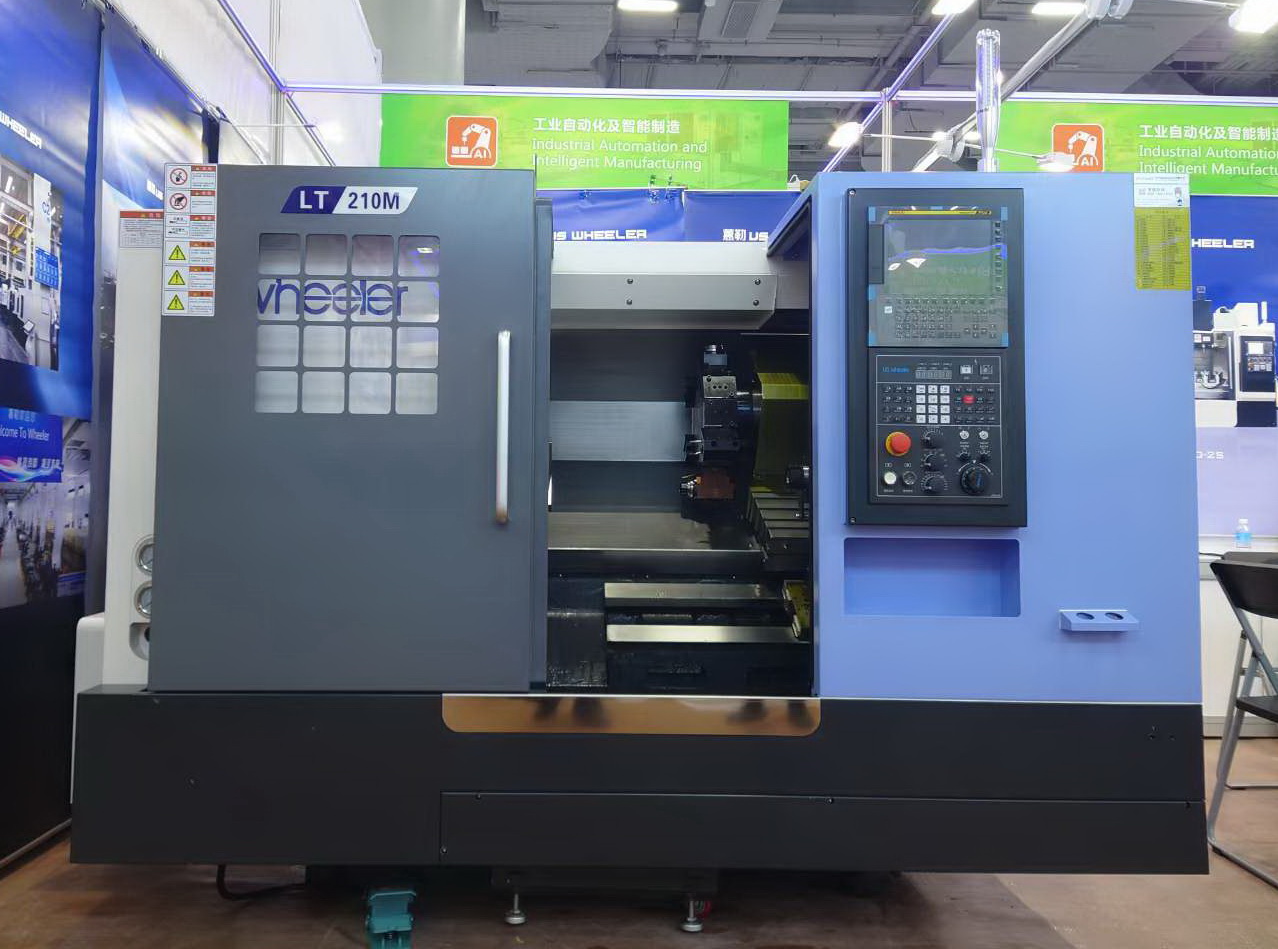

Горизонтальный токарный станок серии LT210/M
|
Модель |
LT210 |
LT210M |
|
Максимальный диаметр вращения, мм |
Ø510 |
Ø510 |
|
Максимальный диаметр обработки, мм |
Ø320 |
Ø235 |
|
Рекомендуемый диаметр обработки, мм |
Ø210 |
Ø210 |
|
Максимальный диаметр прутка, мм |
Ø51 |
Ø51 |
|
Максимальная длина точения, мм |
500 |
450 |
|
Размер патрона шпинделя, дюйм |
8" |
8" |
|
Торец шпинделя |
А2-6 |
А2-6 |
|
Скорость вращения шпинделя, об/мин |
4500 |
4500 |
|
Мощность главного двигателя, кВт |
11/15 |
11/15 |
|
Диаметр сквозного отверстия шпинделя, мм |
66 |
66 |
|
Перемещение по осям X/Z, мм |
175/510 |
175/510 |
|
Быстрое перемещение X/Z, м/мин |
30/24 |
30/24 |
|
Вместимость револьверной головки, шт |
12 |
12 |
|
Тип револьверной головки |
ВОТ |
ВМТ45-ER25 |
|
Скорость вращения приводного инструмента, об/мин |
- |
4000 |
|
Мощность приводного инструмента, кВт |
- |
2,7 |
|
Размер токарного инструмента, мм |
25х25 |
20х20 |
|
Размер расточного инструмента, мм |
Ø40 |
Ø32 |
|
Тип задней бабки |
Ручной сервопривод |
Ручной сервопривод |
|
Конус задней бабки |
MT4 |
MT5 |
|
Точность позиционирования, мм |
0,008 |
0,008 |
|
Точность повторного позиционирования, мм |
0,004 |
0,004 |
|
Площадь и высота станка (конвейер сзади), мм |
2570х2300х1750 |
2570х2300х1750 |
|
Вес станка, кг |
3200 |
3500 |
|
Система ЧПУ |
FANUC/SIEMENS |
FANUC/SIEMENS |
