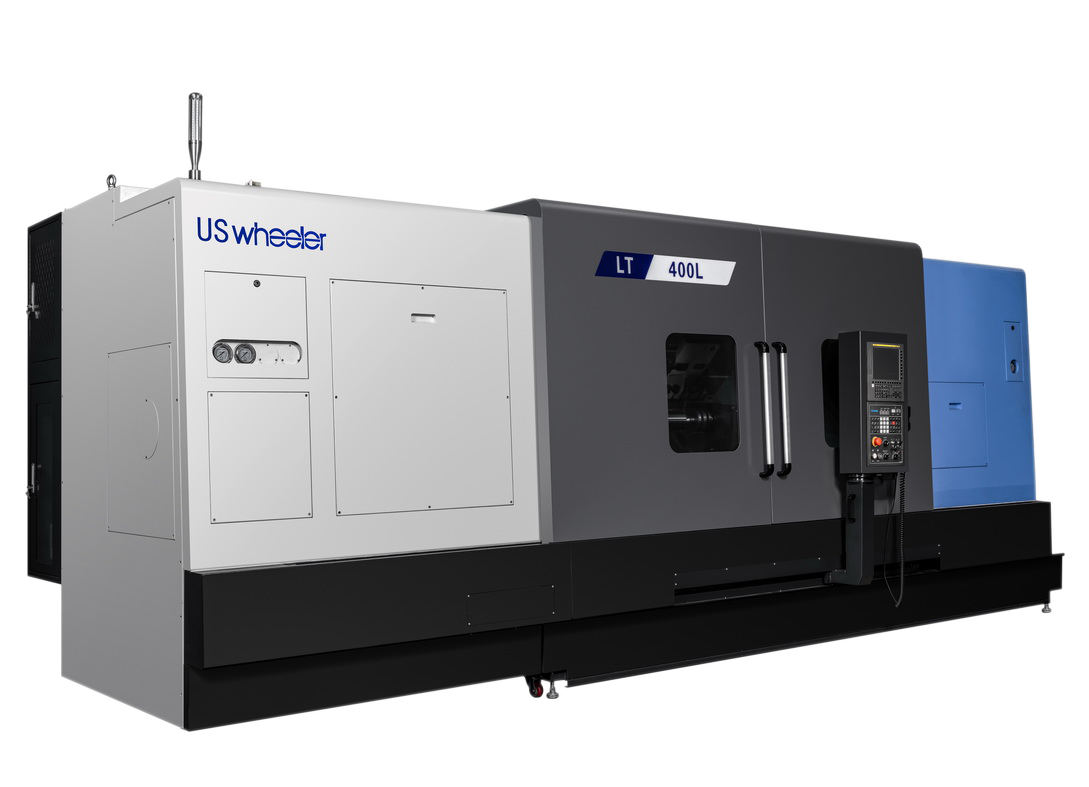

Горизонтальный токарный станок серии LT400/M/L/LM/XLM
|
Модель |
LT400 |
LT400M |
|
Максимальный диаметр вращения, мм |
Ø790 |
Ø790 |
|
Максимальный диаметр обработки, мм |
Ø600 |
Ø550 |
|
Рекомендуемый диаметр обработки, мм |
Ø380 |
Ø380 |
|
Максимальный диаметр прутка, мм |
Ø115 |
Ø115 |
|
Максимальная длина точения, мм |
1500 |
1500 |
|
Размер патрона шпинделя, дюйм |
15" |
15" |
|
Торец шпинделя |
А2-11 |
А2-11 |
|
Скорость вращения шпинделя, об/мин |
2000 |
2000 |
|
Мощность главного двигателя, кВт |
15/18,5 |
15/18,5 |
|
Диаметр сквозного отверстия шпинделя, мм |
127 |
127 |
|
Перемещение по осям X/Z, мм |
340/1600 |
325/1600 |
|
Быстрое перемещение X/Z, м/мин |
12/12 |
12/12 |
|
Вместимость револьверной головки, шт |
12 |
12 |
|
Тип револьверной головки |
BOT |
BMT75-ER40 |
|
Скорость вращения приводного инструмента, об/мин |
- |
4000 |
|
Мощность приводного инструмента, кВт |
- |
7,5 |
|
Размер токарного инструмента, мм |
32х32 |
32х32 |
|
Размер расточного инструмента, мм |
Ø60 |
Ø60 |
|
Тип задней бабки |
Программируемая гидравлическая задняя бабка |
Программируемая гидравлическая задняя бабка |
|
Конус задней бабки |
MT6 |
MT6 |
|
Точность позиционирования, мм |
0,01/0,015 |
0,01/0,015 |
|
Точность повторного позиционирования, мм |
0,006/0,01 |
0,006/0,01 |
|
Площадь и высота станка, мм |
6050х2380х2520 |
6050х2380х2520 |
|
Вес станка, кг |
11000 |
11000 |
|
Система ЧПУ |
FANUC/SIEMENS |
FANUC/SIEMENS |
|
Модель |
LT400L |
LT400LM |
|
Максимальный диаметр вращения, мм |
Ø790 |
Ø790 |
|
Максимальный диаметр обработки, мм |
Ø600 |
Ø550 |
|
Рекомендуемый диаметр обработки, мм |
Ø380 |
Ø380 |
|
Максимальный диаметр прутка, мм |
Ø115 |
Ø115 |
|
Максимальная длина точения, мм |
2000 |
2000 |
|
Размер патрона шпинделя, дюйм |
15" |
15" |
|
Торец шпинделя |
А2-11 |
А2-11 |
|
Скорость вращения шпинделя, об/мин |
2000 |
2000 |
|
Мощность главного двигателя, кВт |
15/18,5 |
15/18,5 |
|
Диаметр сквозного отверстия шпинделя, мм |
127 |
127 |
|
Перемещение по осям X/Z/(T), мм |
340/2120 |
325/2120 |
|
Быстрое перемещение X/Z/(T), м/мин |
12/12 |
12/12 |
|
Вместимость револьверной головки, шт |
12 |
12 |
|
Тип револьверной головки |
BOT |
BMT75-ER40 |
|
Скорость вращения приводного инструмента, об/мин |
- |
4000 |
|
Мощность приводного инструмента, кВт |
- |
7,5 |
|
Размер токарного инструмента, мм |
32х32 |
32х32 |
|
Размер расточного инструмента, мм |
Ø60 |
Ø60 |
|
Тип задней бабки |
Программируемая гидравлическая задняя бабка |
Программируемая гидравлическая задняя бабка |
|
Конус задней бабки |
MT6 |
MT6 |
|
Точность позиционирования, мм |
0,01/0,015 |
0,01/0,015 |
|
Точность повторного позиционирования, мм |
0,006/0,01 |
0,006/0,01 |
|
Площадь и высота станка, мм |
6550х2380х2520 |
6550х2380х2520 |
|
Вес станка, кг |
12000 |
12000 |
|
Система ЧПУ |
FANUC/SIEMENS |
FANUC/SIEMENS |
|
Модель |
LT400XL |
LT400XLM |
|
Максимальный диаметр вращения, мм |
Ø790 |
Ø790 |
|
Максимальный диаметр обработки, мм |
Ø600 |
Ø550 |
|
Рекомендуемый диаметр обработки, мм |
Ø380 |
Ø380 |
|
Максимальный диаметр прутка, мм |
Ø115 |
Ø115 |
|
Максимальная длина точения, мм |
3000 |
3000 |
|
Размер патрона шпинделя, дюйм |
15" |
15" |
|
Торец шпинделя |
А2-11 |
А2-11 |
|
Скорость вращения шпинделя, об/мин |
2000 |
2000 |
|
Мощность главного двигателя, кВт |
15/18,5 |
15/18,5 |
|
Диаметр сквозного отверстия шпинделя, мм |
127 |
127 |
|
Перемещение по осям X/Z/(T), мм |
340/2120 |
325/3100 |
|
Быстрое перемещение X/Z/(T), м/мин |
12/12 |
12/12 |
|
Вместимость револьверной головки, шт |
12 |
12 |
|
Тип револьверной головки |
BOT |
BMT75-ER40 |
|
Скорость вращения приводного инструмента, об/мин |
- |
4000 |
|
Мощность приводного инструмента, кВт |
- |
7,5 |
|
Размер токарного инструмента, мм |
32х32 |
32х32 |
|
Размер расточного инструмента, мм |
Ø60 |
Ø60 |
|
Тип задней бабки |
Программируемая гидравлическая задняя бабка |
Программируемая гидравлическая задняя бабка |
|
Конус задней бабки |
MT6 |
MT6 |
|
Точность позиционирования, мм |
0,01/0,02 |
0,01/0,02 |
|
Точность повторного позиционирования, мм |
0,006/0,015 |
0,006/0,015 |
|
Площадь и высота станка, мм |
7650х2460х2520 |
7650х2460х2520 |
|
Вес станка, кг |
14000 |
14000 |
|
Система ЧПУ |
FANUC/SIEMENS |
FANUC/SIEMENS |
