Компактный токарный станок MINI88 POLY GIM (Тайвань)
| ки/td> | |
| Основные параметры | |
| Максимальный диаметр вращения над поперечным суппортом | 120 мм |
| Максимальный диаметр обработки | 60 мм |
| Максимальная длина обработки | 100 мм |
| Максимальный диаметр прутка | 25 мм |
| Величина хода | |
| Ось Х | 170 мм |
| Ось Z | 170 мм |
| Шпиндель | |
| Размер патрона | 4" |
| Диаметр отверстия шпинделя | 34 мм |
| Диапазон скорости шпинделя | 100 - 5000 об/мин |
| Револьверная голова | |
| Магазин инструментов | 8 штук |
| Тип головки | Сервопривод |
| Высота квадратного хвостовика | 16 мм |
| Диаметр держателя инструмента | 20 мм |
| Ускоренная подача по оси X | 15 м/мин |
| Ускоренная подача по оси Z | 15 м/мин |
| Точность | |
| Позиционирование | ±0,005 |
| Повторяемость | ±0,003 |
| Привод | |
| Двигатель шпинделя | 2,2 кВт / 3,0 л.с. |
| Двигатель насоса охладителя | 1/4 л.с. |
| Ёмкость бака | |
| Гидросистема | 20 л |
| СОЖ | 50 л |
| Системы смазки | 1,75 л |
| Размер | |
| Длина | 1200 мм |
| Ширина | 1000 мм |
| Высота | 1500 мм |
| Вес | 1100 кг |
| КОМПЛЕКТАЦИЯ СТАНКА | |
| 1. Система ЧПУ FANUC 0i-ТF | 13. Трансформатор 380V/50Hz/3Ph |
| 2. 4” гидравлический цилиндр с 3-х кулачковым патроном | 14. Стружечный конвейер с баком |
| 3. Педаль зажима / разжима патрона | 15. Улавливатель готовых деталей с конвейером |
| 4. 8-позиционная револьверная головка | 16. Запасной ремень щпинделя 672-8Mx30W |
| 5. Держатель осевого инструмента револьверной головки – 4 штуки | 17. Запасной ремень энкодера 575-5M |
| 6. Держатель осевого инструмента на плите – 3 штуки | 18. Комплект сырых кулачков 4" дополнительный |
| 7. Переходные втулки к держателю осевого инструмента Ø6, 8, 10, 12, 16 – 2 компл. | 19. Комплект закалённых кулачков 4" |
| 8. Освещение рабочей зоны | 20. Руководство по эксплуатации и обслуживанию |
| 9. Комплект инструментов для обслуживания | 21. Инструкция по программированию |
| 10. Система подачи СОЖ | 22. Гарантия на ЧПУ FANUC 2 года |
| 11. Выравнивающие болты и подушки | 23. Гарантия на станок 1 год |
| 12. 3-цветная сигнальная лампа | |

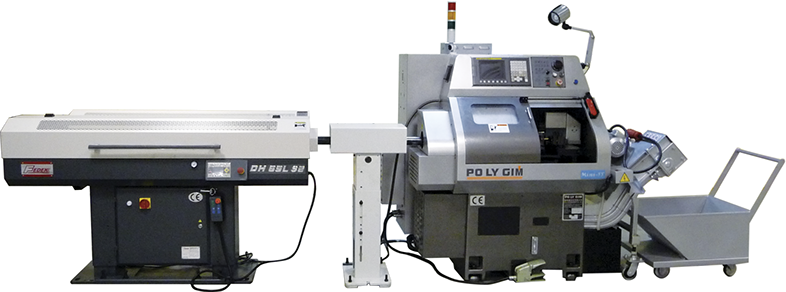

Возможна комплектация с устройством подачи прутка

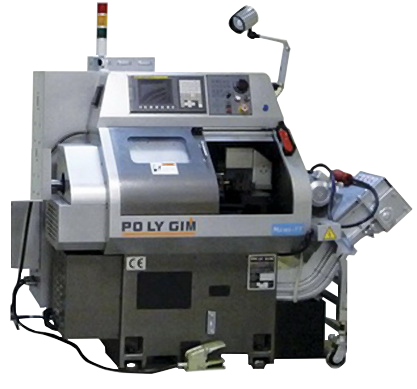

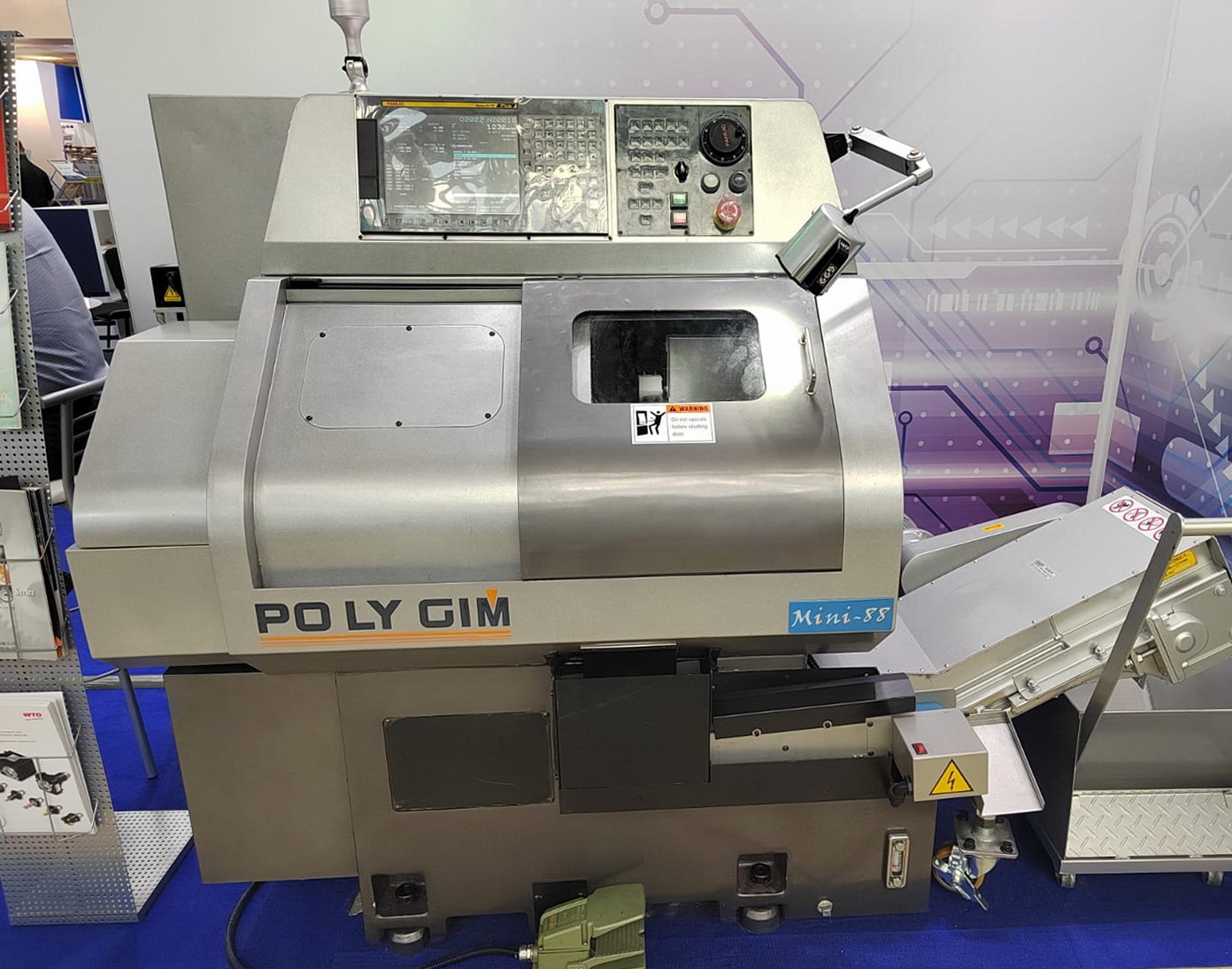

Вид станка
