Вертикальный обрабатывающий центр EM1100A US wheeler (Китай)
| Технические характеристики | |
| Стол | |
| Длина х Ширина | 1200х600 мм |
| Т-образные пазы стола | 18мм х 5пазов х 100мм/шаг |
| Максимальная нагрузка на стол | 800 кг |
| Перемещения | |
| Перемещения по осям X/Y/Z | 1100х600х600 мм |
| Расстояние от торца шпинделя до зеркала стола | 120-720 мм |
| Расстояние от центра шпинделя к колонне | 650 мм |
| Шпиндельный узел | |
| Конусность шпинделя | ISO 7/24Taper NO.40 |
| Тип привода шпинделя | Синхронный ремень |
| Максимальная скорость вращения | 10000 об/мин |
| Мощность мотора | 11/15 кВт |
| Подачи | |
| Ускоренное перемещение по осям X/Y/Z | 36/36/36 м/мин |
| Скорость серводвигателя X/Y/Z | 3000/3000/3000 об/мин |
| Режим привода серводвигателя | Прямой привод |
| Рабочая подача | 1-10000 мм/мин |
| Мин. cкорость подачи | 0,001 мм |
| Мощность и крутящий момент двигателя X/Y/Z | X/Y/Z: 3/3/3 кВт 20/20/20 Нм |
| Направляющие | |
| Тип направляющих по осям X/Y/Z | Линейные качения |
| Шариковая направляющая X/Y/Z | 45/45/45мм |
| Автоматическая система смены инструмента | |
| Тим магазина | Дисковый тип с манипулятором |
| Ёмкость | 24 шт |
| Хвостовик инструмента | ВТ-40 |
| Штревель с хвостовиком (MAS-403) | P-40T (45°) |
| Максимальная длина инструмента | 300 мм |
| Максимальный диаметр инструмента с занятыми соседними позициями | Ø80 мм |
| Максимальный диаметр инструмента со свободными соседними позициями | Ø150 мм |
| Максимальный вес инструмента | 8 кг |
| Время смены инструмента | 2,5/3 сек |
| Точность | |
| Точность позиционирования (ISO) | ±0,005 |
| Повторяемость позиционирования (ISO) | ±0,003 |
| Общие | |
| Емкость бака охлаждающей жидкости | 250 л |
| Потребляемая мощность | 25 кВа |
| Габариты и вес | |
| Площадь станка (длина х ширина х высота) | 2600×2400×3000 мм |
| Вес | 6500 кг |
| КОМПЛЕКТАЦИЯ СТАНКА | |
| 1.Система ЧПУ FANUC 0i-MF PLUS (5) | 11. Светодиодная рабочая лампа |
| 2.Цветной 10,4" ЖК-дисплей | 12. Трансформатор |
| 3. Коммуникационный интерфейс и слот для CF-карты | 13. Автоматическое выключение |
| 4. Электрический шкаф с теплообменником | 14. Ручной генератор импульсов |
| 5. Автоматическое смазочное устройство | 15. Устройство для отделения масла от воды |
| 6. Телескопическая защита ШВП по осям X/Y/Z | 16. Охлаждающая жидкость вокруг шпинделя |
| 7. Полное ограждение рабочей зоны | 17. Промывка стружки нижняя |
| 8. Сигнальная лампа | 18. Выход стружки с задней стороны станка |
| 9. Жесткое нарезание резьбы | 19. Набор инструмента для обслуживания |
| 10. Устройство охлаждающей жидкости | 20.Руководство по эксплуатации и обслуживанию |

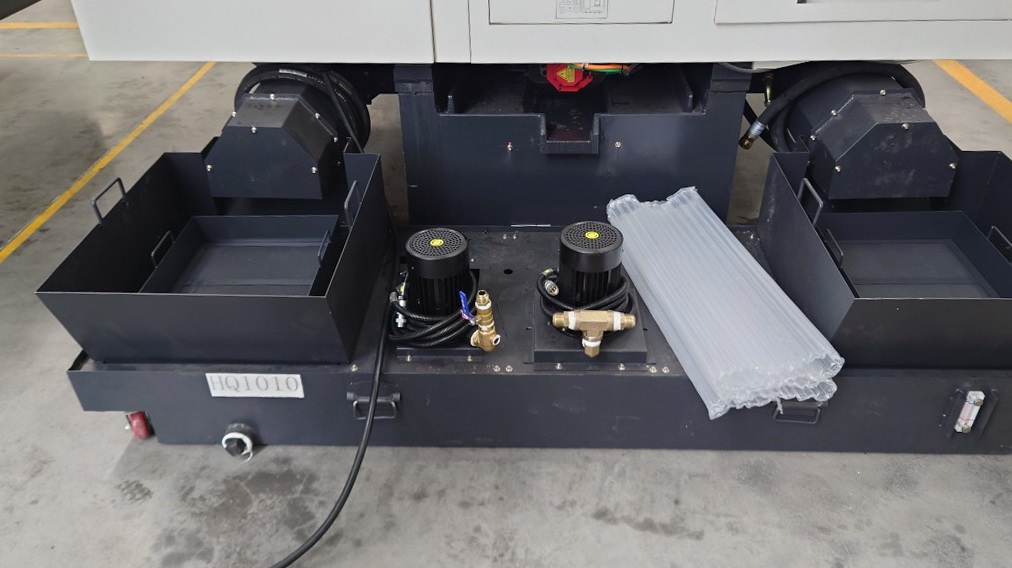

Тип выхода стружки в стандарте

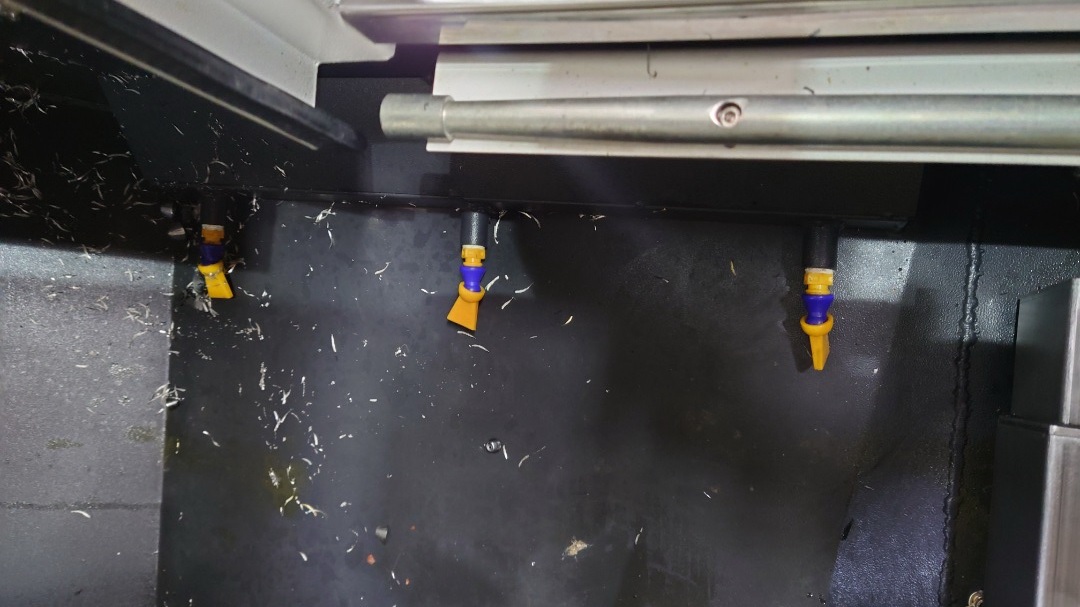

Промывка стружки нижней струей в стандарте

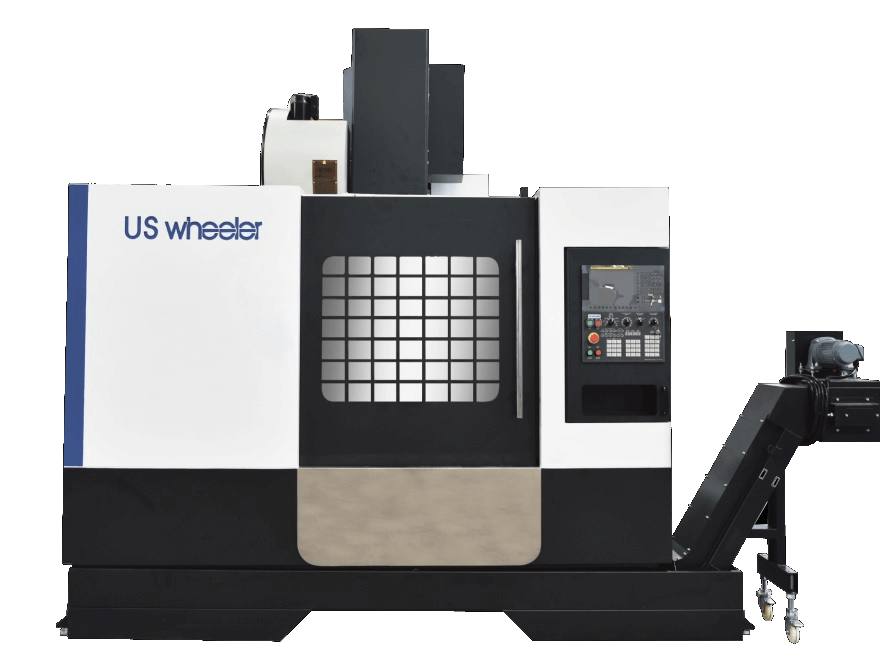

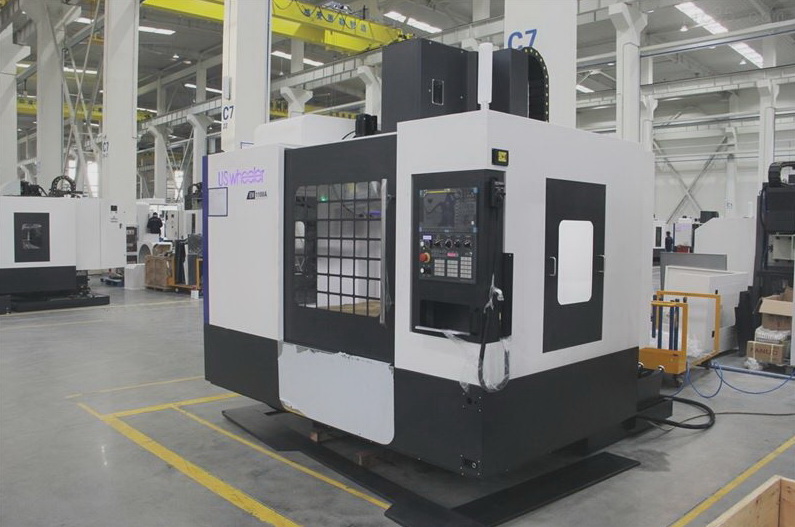

Вид станка
